Paso 2: Construir el circuito (y un poco de información técnico)
Este proyecto implica trabajar con corriente alterna de 120V. Es '' alta tensión ''. No intente esto a menos que usted es cómodo trabajar con alto voltaje y está alerta y consciente de sus alrededores, protegidos de posibles choques eléctricos y capaz de concentrarse en el trabajo a mano. No deje el circuito de relé expuesto cuando utilizando este circuito y no servicio el circuito cuando se aplica 120 VCA. Si no sigues los lineamientos anteriores, este instructivo no es para ti.
Cosas que necesitará:
* Un trozo de PCB / 'perfboard', acerca de 10x20cm ~ $6 Maplin Digikey, Radioshack, si estás allí en el Reino Unido
* MSP430G2231, DIP paquete $2 Digikey
* TI Launchpad ~$5 Digikey *** ver notas en fondo ***
* 2 sensores de distancia sharp GP2D12 IR $28 Sparkfun
* Femenino cabeceras, 0,1" perno espaciamiento $3 Sparkfun
* Adaptador de pared 'Fuente' DC, 8-25V DC libre-$20 de basura, buena voluntad, Radioshack, Walmart...
--> se utilizan para la entrada de voltaje (VIN) y el relé
Los siguientes todos encontramos en variantes por-agujero de distribuidores de componentes grandes como perro ratonero/Digikey (est. $16):
* Regulador de voltaje LM7805
* LD1086 regulador de voltaje
* Diodo 1N4001
* 4 transistores 2N3904
* Relé, 5V bobina mínima tensión conducción, 120VAC @ 5A o mayor corriente nominal (ver notas en el paso 3)
* zócalo DIP de 14 pines
Condensadores (** importante: ** todos son clasificados > 25V!):
* 2 0.1uF (cerámica cine/tantalio)
* 2 220nF (cerámica cine/tantalio)
* 2 10uF (electrolítico)
Resistores (todos son Wattt de 1/4):
* 4 2.2Kohm
* 3 820 ohm
* 1 330 ohm
LEDs:
* 3 azul (o cualquier color usted desea para el contador binario)
* 1 rojo (POWER LED)
Asamblea:

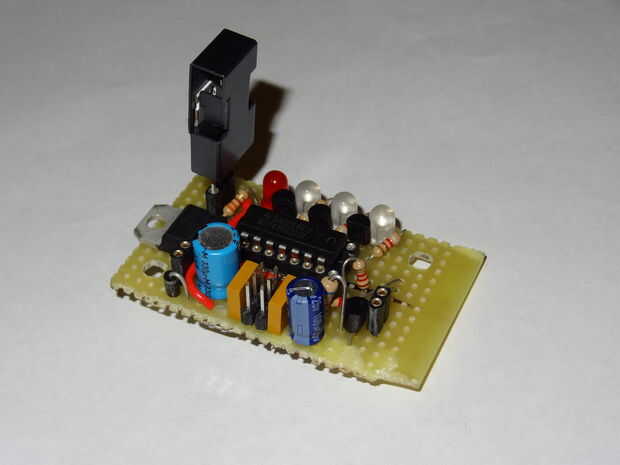

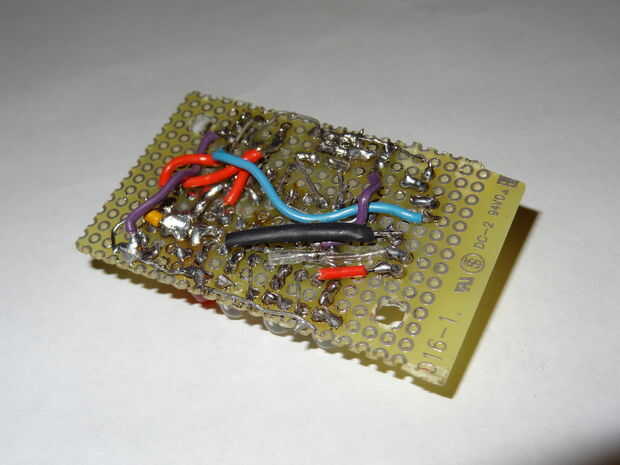

Utilicé un pedazo de 5x3.5cm de PCB/perfboard, pero si usted comienza a soldar, cuadruplicar el tamaño de este para facilitar las cosas.
''' Esperar hasta el siguiente paso para montar el circuito de relé (todo conectado a PIN8 de la MSP430G2231)'' '

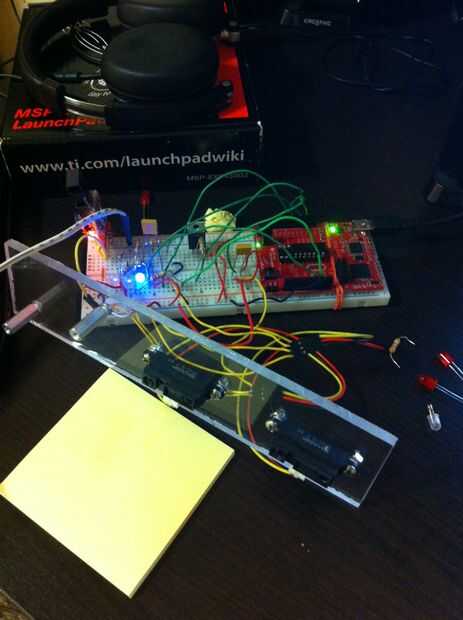

Realmente esto viene a soldadura y circuito de habilidad de diseño. Pero si no estás cómodo ponerlo en un PCB, usted puede siempre protoboard lo primero (echar un vistazo más abajo). Desde ya tienes un circuito sólido, debe trabajar sobre la placa perfboard (PCB) como-es si has enruta todas las conexiones correctamente!
Material técnico:
* ''' Microcontrolador:'' ' MSP430G2231 con TI Launchpad para prototipado
* ''' Energía/sincronización:'' ' entrada de DC 8-25V, regulada de 3.3 y 5V rieles, oscilador interno de 1MHz
* ''' Corriente:'' ' < 100mA sin relé activo; ~ 150 mA con bobina de relé por
¿Por qué escoge el MSP430 y TI Launchpad?
* Sin componentes externos requeridos, sin la resistencia de pull-up para /RST
* Baja potencia
* Interfaz de depuración gran hardware
* Bajo costo (alrededor de $2 para un paquete de la inmersión)
Por cierto, no estoy afiliado con TI, y no estoy promoviendo productos. Sólo elegí este microcontrolador porque me gustó.
NOTAS:
* Los jefes femeninos no son totalmente necesarios; Los usé porque me gusta la modularidad. Sirven para conectar el circuito de pared adaptador y relé.
* El Launchpad utiliza para incluir el G2231, pero ahora debe pedirlo por separado ya que ha actualizado el dev kit con una variante mejor del MSP430. El código en este instructable voluntad sólo funcionarán con el MSP430G2231 adaptado correctamente.

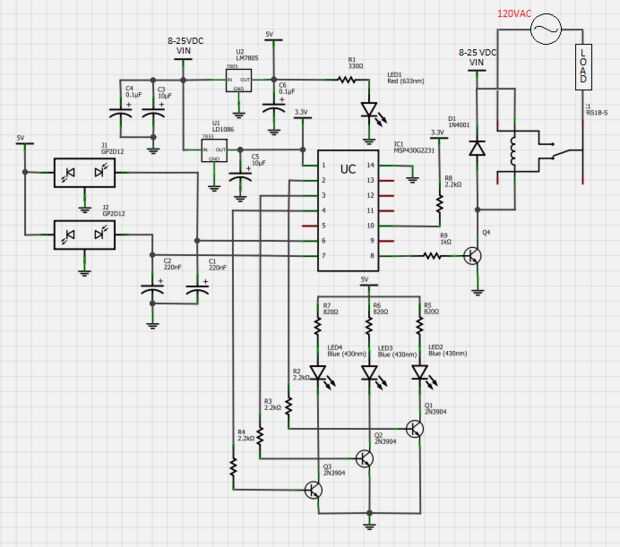

* Si tienes problemas para leer el esquema, usted puede abrir con Fritzing. Tenga en cuenta que el archivo Fritzing no tiene la sección relé terminado debido a la manera que hice el esquema
* Las cabeceras no son necesarios para el LM7805 (demostrado que sobresalen de la placa)
* El 8V en el archivo Fritzing está VIN
