Paso 1: El contador de Geiger

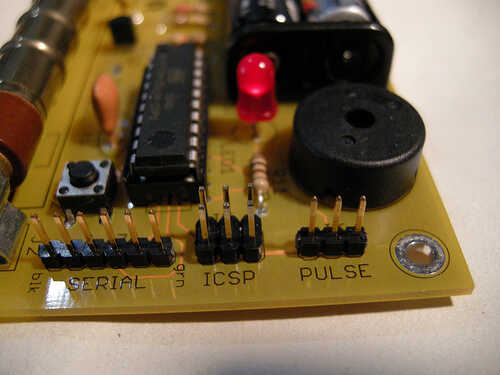

El conector de pulso (J6) tiene los siguientes pines:
1. VCC (nominal 3V)
2. pulso de la salida – un pulso alto activo de corto (100us) cada vez que el tubo de geiger se dispara
3. TOMA DE TIERRA
Tenemos que conectar el pin GND (uno a la derecha) con un conector de tierra en nuestro arduino y la salida de pulso (medio) con un alfiler en el arduino así que podemos detectar las detecciones.
Corte valor 3 zócalos de Rúbrica femenina. (Usted puede conseguir lejos con dos si tienes que.)
Cortarse dos longitudes de cable de longitud suficiente para alcanzar entre su contador Geiger y su arduino. Es útil tener dos colores diferentes, pero no esencial. Estoy algo de tradicionalista y han usado negro para la tierra y rojo para la salida de pulso...
Soldar el cable de tierra a uno de los pasadores externos y el cable de pulso al pin central.

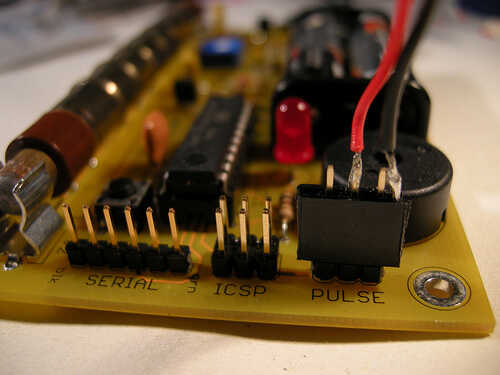

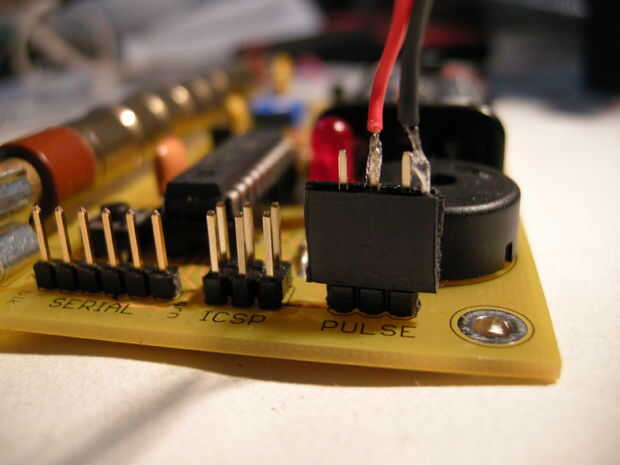

Esta Asamblea debe encajar muy bien en las clavijas macho en el contador de Geiger:
