Paso 4: Los LEDs

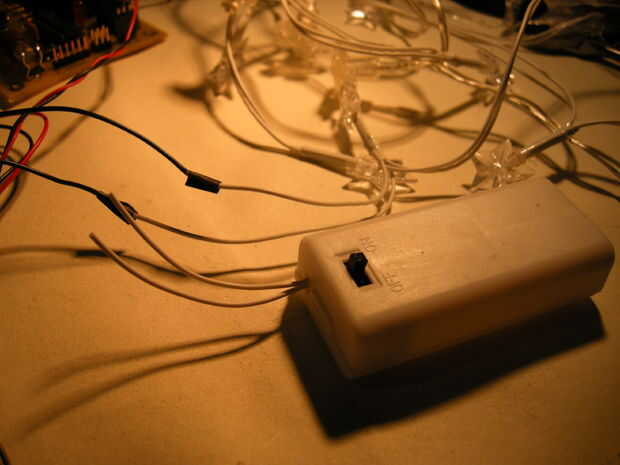

Chuleta de las cajas para baterías de los extremos de las cuerdas y la soldadura en cualquier cable de extensión que sea necesaria (piense donde se sentará el contador Geiger y arduino, y donde desea que las luces que tenga).
Si has añadido en extensiones, asegúrese de que usted aislar las juntas con cinta para evitar cualquier cortocircuito más adelante.
No necesita la batería de la caja, así que lo deje a un lado para cuando puede venir en útil.

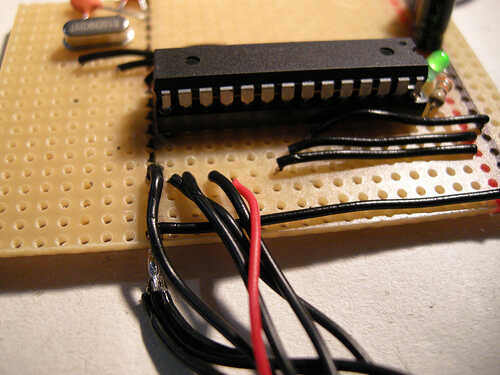

Las cadenas de LED sólo se encienden si los cables positivo y tierra están conectados la forma correcta alrededor. Hacer algunas pruebas rápidas con una batería si necesitan y reunir todos los cables de tierra. Sujete a un pin GND en el microcontrolador. (Yo les soldadas en un grupo a una pista adecuada en la Junta de tira).
Conecte cada uno de los cables de positivo a los pines PWM 9, 10 y 11 de la arduino.
Aquí es el mapeo de pines si trabajas con una versión de la placa perforada: http://www.arduino.cc/en/Hacking/PinMapping168
En este punto se podría tratar de algún código de prueba para comprobar que las cadenas de LED están trabajando ok...
