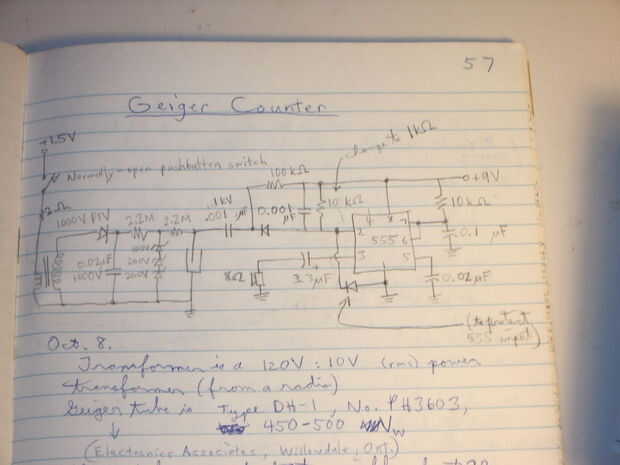

Paso 1: El circuito
No tengo los componentes para hacer un alto voltaje de alimentación, así que improvisé con un transformador de un adaptador de CA de 10V (el negro cajita enchufe en la pared para convertir de 120 VAC a 10VDC). No es que importante utilizar un transformador de 10V, estoy seguro de que nada en la 3V a 12V gama funcionaría. Sólo Abra la caja de plástico y eliminar el transformador. Usé una 1.5V batería (células C) y un pulsador interruptor del lado del transformador de 10V, y el alto voltaje se genera en el lado de 120V. Usted tendrá que experimentar con que polaridad para conectar los 120V los cables del transformador con el fin de generar la correcta polaridad de alto voltaje, con la polaridad equivocada el voltaje generado será mucho menores.
Nota: Cómo funciona el circuito de alta tensión .
El voltaje de un transformador de salida es proporcional a la tasa de cambio de la corriente de entrada. Cuando se presiona el pulsador, una corriente bastante grande se acumula en el lado de baja tensión del transformador. Al soltar el interruptor, esta corriente cae instantáneamente a cero, y puesto que la tasa de cambio de la corriente es muy alta (bajando de una corriente grande a cero en un tiempo muy corto), un pico de alto voltaje se genera en el lado de alta tensión del transformador. Circuitos generadores de alta tensión de trabajo de la misma manera, pero que utilizan transistores para encender y apagar la corriente en el lado de baja tensión del transformador. Dado que el alto voltaje se genera sólo cuando se suelta el botón, que desea Presione el botón para solamente un a corto plazo para no perder la corriente de la batería.
El alto voltaje generado se almacena en los condensadores y es regulado a 500V con tres diodos de alto voltaje Zener en serie (200V, 200V y 100V, sumando a 500V). Estos diodos Zener de alto voltaje no son comunes, que tienes que conseguir en un distribuidor de componentes electrónicos especializados. Por supuesto lo que razonablemente altos voltajes se puede encontrar (por ejemplo 1N5271 por 1N5279 son clasificada 100V a través de 180V), sólo tiene que añadir bastante en serie para igualar el voltaje del tubo de Geiger. Asegúrese de utilizar condensadores de potencia menos 1000V y poner suficientemente en paralelo a añadir a unos 0,02 microfaradios. Tenga en cuenta que no se pueden poner condensadores de baja tensión en serie para obtener un voltaje mayor, esto no funciona. El tubo Geiger había obligado 450-500V, otros tubos requieren voltajes diferentes, 900V es común, si es así usar más los diodos de Zener en consecuencia.
El etiquetado "1000V PIV" el diodo es un diodo rectificador con 1000V pico inverso voltaje (o tensión inversa de pico), para rectificar la tensión alta (por ejemplo 1N4007). Realmente utilicé dos de ellos en serie porque con un solo la corriente de fuga era demasiado alta, y el alto voltaje decayó muy rápidamente. Si tienes diodos de tensión inferiores como 1N4004 puede poner varios de ellos en serie. Una vez abrí una bombilla fluorescente compacta y contenía varios diodos PIV de 400V, trabajaría 3 a 5 de los de serie. Los dos diodos son tipo 1N914.
La señal del tubo Geiger es lo suficientemente fuerte como para activar un temporizador 555. El temporizador 555 unidades luego de un pequeño Altavoz directamente, haciendo un ruido "clic" cada vez que el tubo Geiger detecta la radiación. Utilizar un zócalo del IC para el chip 555 temporizador, para no freir el chip cuando se trata de soldadura en el circuito, también hace más fácil reemplazar si realiza una conexión incorrecta y freír el chip.
Este es un diseño similar que también puede referirse a otras ideas y información:
http://www.galacticelectronics.com/GeigerCounter.html
