Paso 2: Cómo trabajos de detección táctil

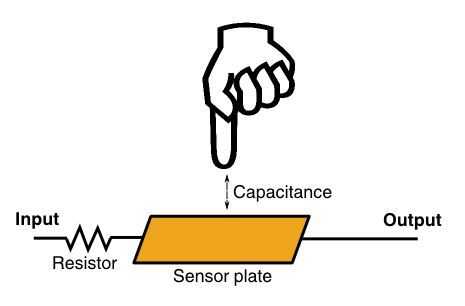

Cómo funciona es que hay una entrada y una salida con una resistencia y una placa conductora o papel entre ellos. Se aplica una tensión a la entrada y se mide el tiempo necesario para que la salida a la misma tensión. Si un dedo u otro material conductor está cerca de la placa hay una capacitancia que ralentiza el tiempo para que la salida a cambio de tensión.
El tiempo es definido por esta fórmula:
T = R x C
donde T es el tiempo, R es la resistencia y C es la capacitancia.
Un sensor especialmente sensible puede detectar cuando un dedo es varios centímetros de la placa.
Esto está muy bien pero hay cuestiones que deben tenerse en cuenta en el diseño de estos sensores.
La capacitancia perdida puede ser generada por otras partes del circuito que puede afectar el sensor. Esto puede tratarse de las siguientes maneras:
- Hacer varias mediciones y promedie los resultados. Las lecturas pueden variar enormemente.
- Mantener la distancia entre la entrada y salidas cortas.
- Un condensador muy pequeño (100pF) entre la salida y la tierra puede estabilizar lecturas
- Pruebe añadiendo capas de tierra entre el sensor de la placa y la placa de circuito o entre las placas. Esto reducirá la sensibilidad del sensor sin embargo.
Experimenté con todo esto pero al final encontró que simplemente moviendo las placas de sensor más lejos de la placa de circuito y ajuste el umbral de detección trabajado mejor para mí.
