Paso 4: Interfaz de usuario
Hay tres interruptores de tacto que alternar entre las tres unidades. Cuando uno está seleccionado se iluminará.
También hay un botón "mute" que desactiva el sonido de clic cuando se detecta una partícula.
Y luego hay un LED que se ilumina cuando una partícula es detectada y tiene un efecto de fade en un segundo o menos.
Finalmente he usado un número de adicional LED que se ilumina cuando la máquina está encendida. Son sólo para las miradas.
Quería una interfaz de estilo moderno o ciencia ficción. Esto significaba que definitivamente necesitaba una pantalla táctil en lugar de mecánicos. Después de algunas investigaciones serias (tiempo en Google) colocó en un estilo LCARS . Este es el estilo utilizado en Star Trek. Friki que conozco, pero no estoy bastante artístico para llegar a algo en mi propio desde cero!
Los gráficos fueron elaborados utilizando Inkscape y láser, impresas sobre una transparencia OHP. Corrí la transparencia a través de la impresora dos veces para asegurar las piezas negro totalmente opacas. Puede ser que necesite jugar con la configuración de transparencia en Inkscape para las piezas coloridas como LEDs están destinados a brillar a través de ellos. A este paso, se adjunta el archivo SVG.

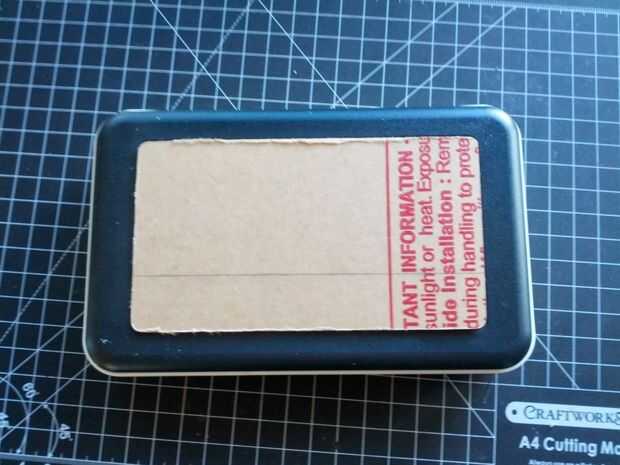

Corté una pieza de 2 mm de acrílico hoja del mismo tamaño que el gráfico usando papel de lija progresivamente más fino (grano 800 fue el más utilizado) el borde fue lijado muy suave. Entonces usando un soplete de butano lápiz que llama pulido aún más. Tenga mucho cuidado! Hay una línea muy fina entre pulido y quemar el acrílico.
El paso final fue para laminar el gráfico de la transparencia para el acrílico. Lo llevé a un fabricante de signo para esto. Pensé que un profesional sería lo mejor. Estaba equivocado. No como normalmente haría algo como esto y resultó ser menos que perfecto. Si quieres algo bien hecho, hazlo tú mismo! Es lo suficientemente bueno por ahora pero voy a tener un ir en la fijación en un momento posterior.
