Paso 6: Circuitos personalizados

Para el control de los interruptores capacitivos, el throbber LED, la pantalla digital y los otros LEDs he diseñado una placa de circuito. La exhibición de LED de 7 segmentos especialmente requiere una gran cantidad de cables. Me di cuenta que un PCB doble cara iba a ser fundamental.

Es muy importante tomar el tiempo para que su diseño del circuito es correcto. Aunque yo lo hice un par de errores menores. Por suerte yo podría trabajar a su alrededor y no tener que rehacer la Junta! Yo he corregido estos errores en el archivo Fritzing.

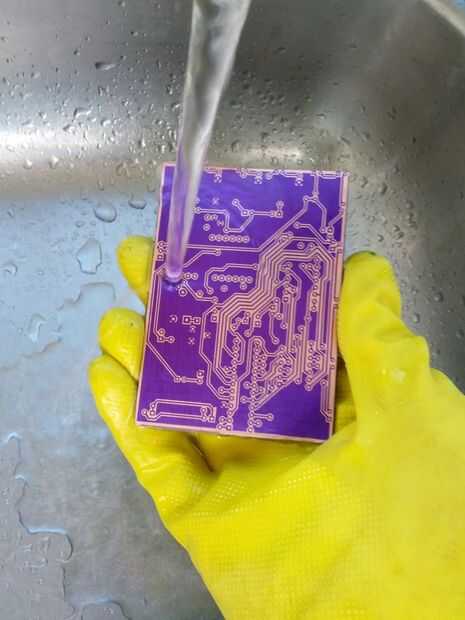

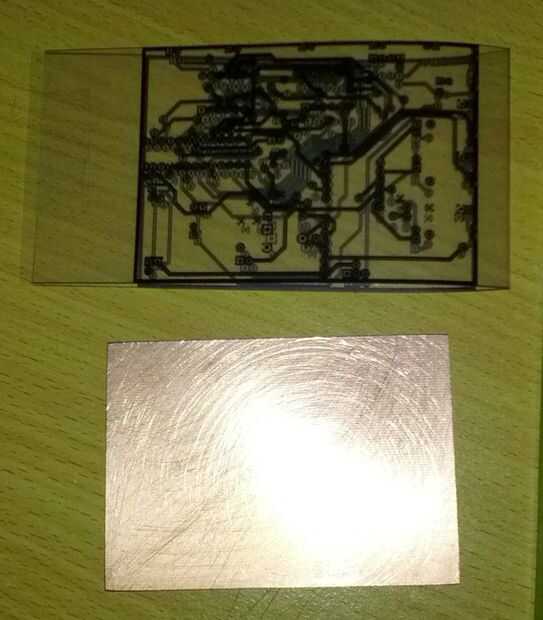

Puede utilizar cualquier método que prefiera para grabado de PCB. Yo prefiero el método de foto polímero de película seca sobre el método de transferencia de tóner (nunca obtuve buenos resultados con ella).
Utilizar ácido clorhídrico, peróxido de hidrógeno + cloruro de cobre como mi grabador.

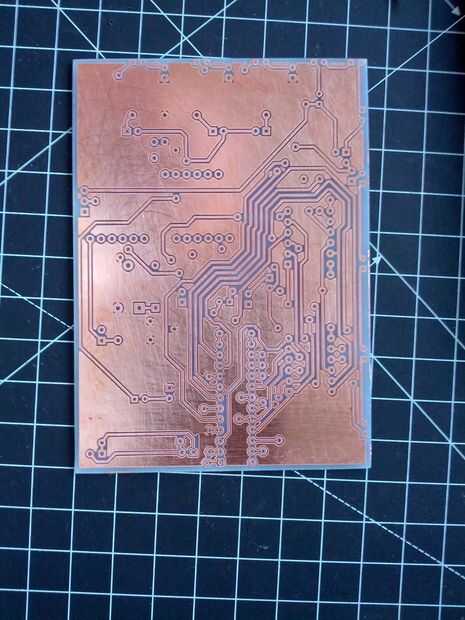

Una vez grabado, compruebe los rastros por malas conexiones y taladrar los agujeros con una broca muy pequeña.
