Paso 7: soldadura

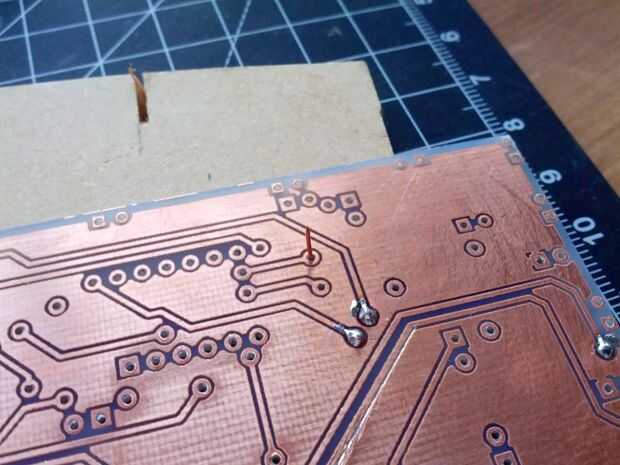

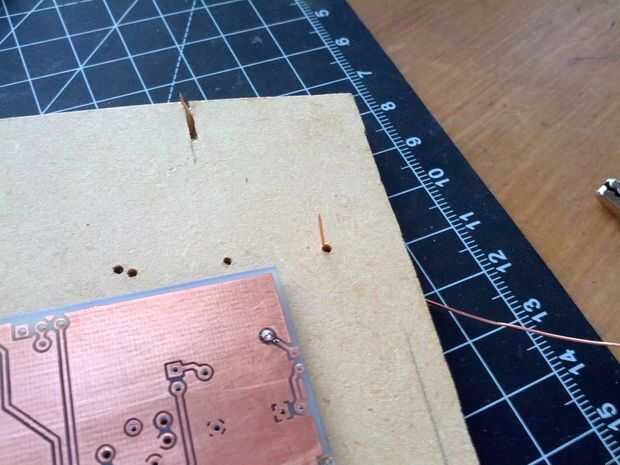

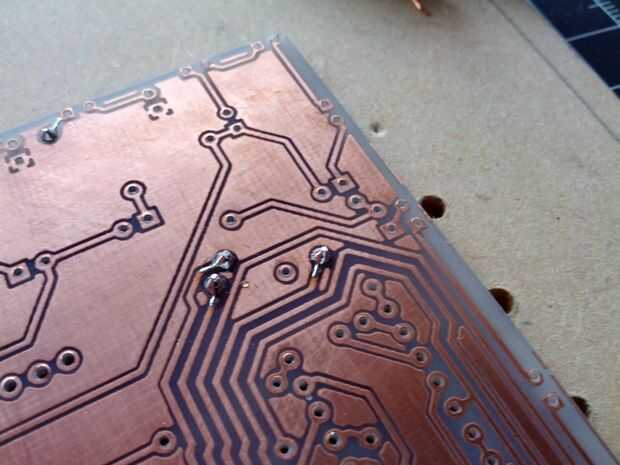

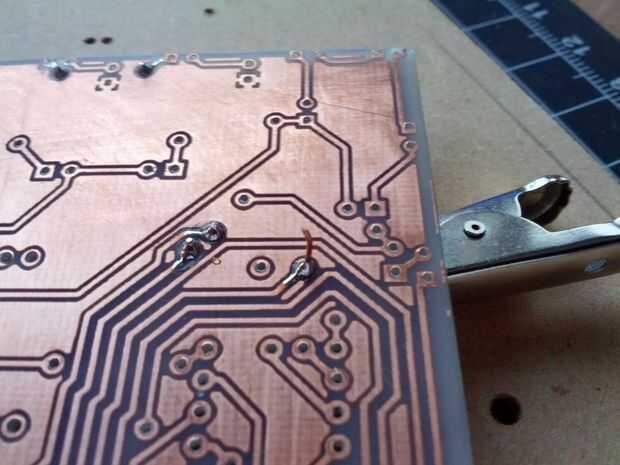

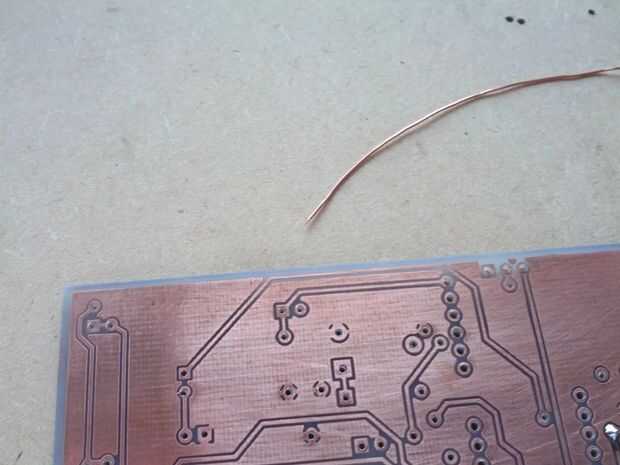

En primer lugar, comenzar con las vias. Estas son las conexiones de un lado de la Junta a otro. Hay varias maneras de hacerlo. Tableros comerciales tienen los agujeros plateados a través al otro lado de la Junta, también hay pequeños remaches disponibles que pueden ser utilizados. Utilicé el método simple de meter cable por el orificio y la soldadura en ambos lados.
A continuación hacer las resistencias, trimpot y condensador.
Soldar los LEDs con las piernas largas. Pueden ser ajustados para dar el mejor efecto.

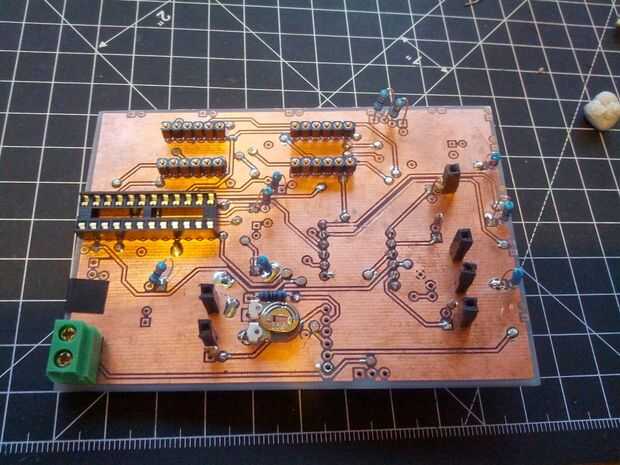

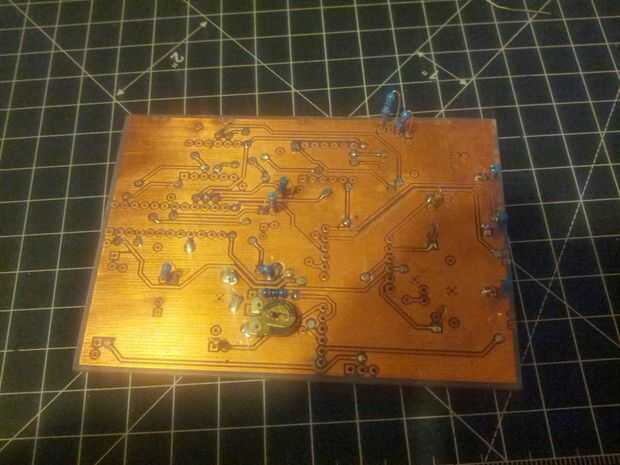

Luego hacer los encabezados y zócalos. Hay algunos que van en la parte inferior de la Junta (por lo que se sueldan en la parte superior). Estas son para conectar con el geiger PCB.

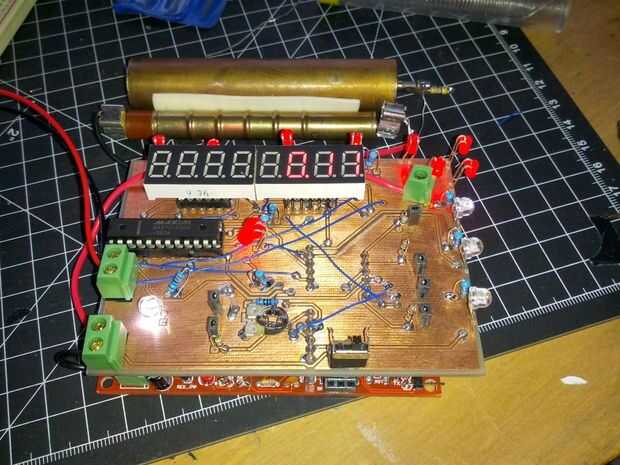

Por último, los cables de puente. He intentado minimizar el número de estos pero incluso con un PCB doble cara algunos eran necesarias.
