Paso 2: Coloque los zócalos IC

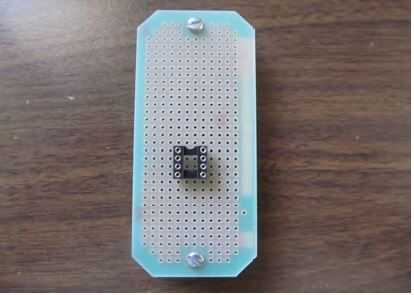

Puesto que hay pocos componentes que necesita para acoplarse a este pequeño protoboard. posicionamiento de cada componente es importante. El zócalo del IC debe ser alrededor de la mitad de la Junta ya que los pasadores necesitan acceder a como de la soldadura. Asegúrese de que la muesca del conector es colocada correctamente como quieras IC a colocarse.

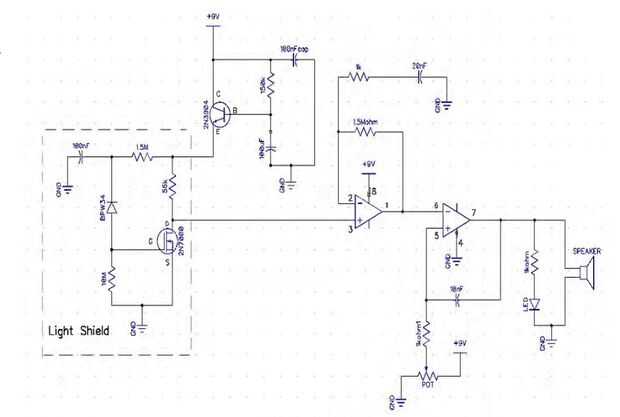

Siga el esquema prestando mucha atención a las conexiones de los transistores y IC dual op-amp.

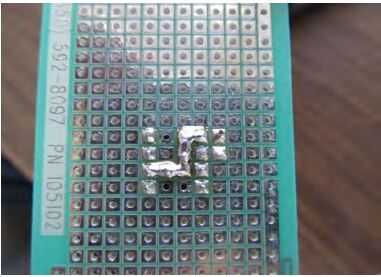

Como se puede ver en el esquema, los pines 1 y 6 son atados juntos. Los dos pasadores de debajo de la Junta de soldadura es la mejor manera de tener una conexión limpia y ahorrar espacio al mismo tiempo. Esta técnica se utilizará a lo largo de la estructura para mantener todo el circuito compacto.
