Contador Geiger de fotodiodo de bolsillo (6 / 17 paso)

Paso 6: Soldadura de resistencias y condensadores

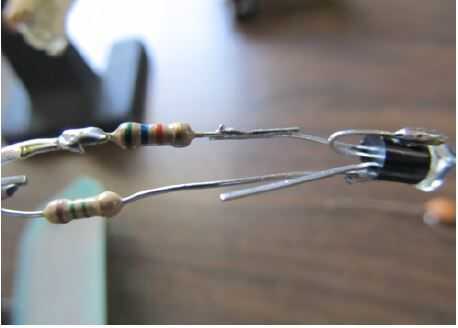

1.5Mohm resistencia a fotodiodo
El cátodo del fotodiodo (con una muesca) está conectado a la 1.5Mohm resistencia.

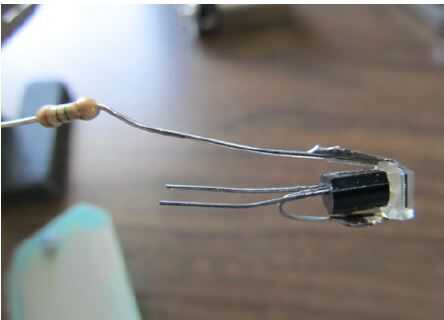

56kohm resistencia
Soldar un extremo de la resistencia 56kohm a la fuga del 2N7000 (pin 1) y el otro extremo a la 1.5Mohm resistencia.

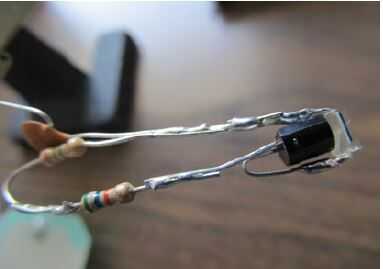

Condensador de 100nF
Soldar el capacitor de 100nF para el cátodo del fotodiodo y deje el otro extremo desconectado.
