Paso 7: 10Mohm resistencia
![]()
![]()

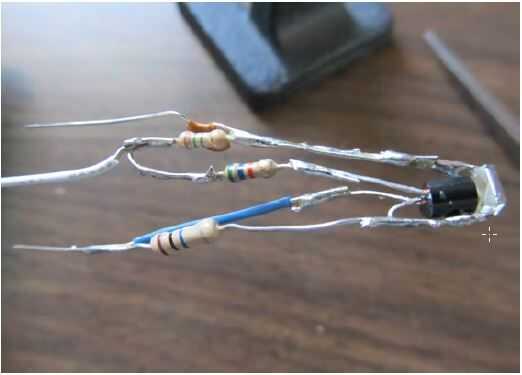

De la soldadura en el extremo de la resistencia a la fuente del 2N7000 de 10Mohm (pin 3) y el otro extremo a la puerta del 2N7000 (pin 2). Añadir un cable de puente a la fuente (Esto conectará a tierra) y otro cable de puente para la conexión entre las resistencias de 1.5Mohm y 56kohm (este se conecte con el emisor del transistor 2N3904).

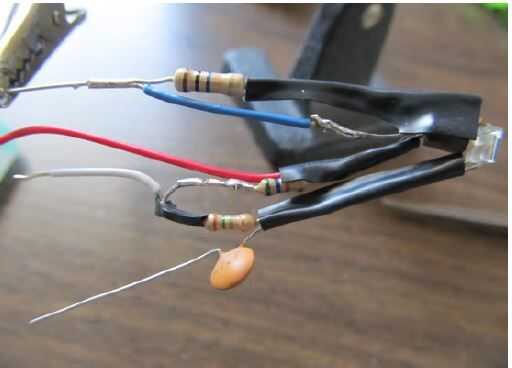

Añadir un cable de puente más para la fuga del 2N7000 (pin 1). Esto se conectará al pin 3 del IC dual op-amp. Para asegurarse de que estas conexiones no son accidentalmente la soldadura en cortocircuito, lugar de cinta aislante alrededor de cada conductor.
