Paso 1: La electrónica

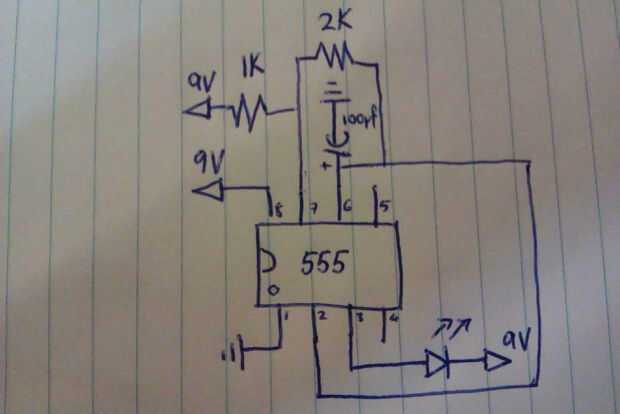

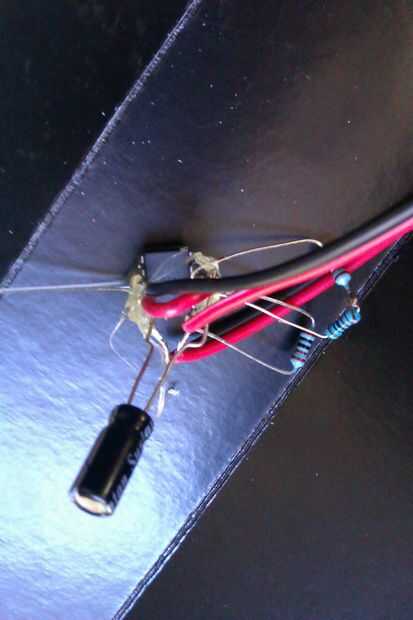

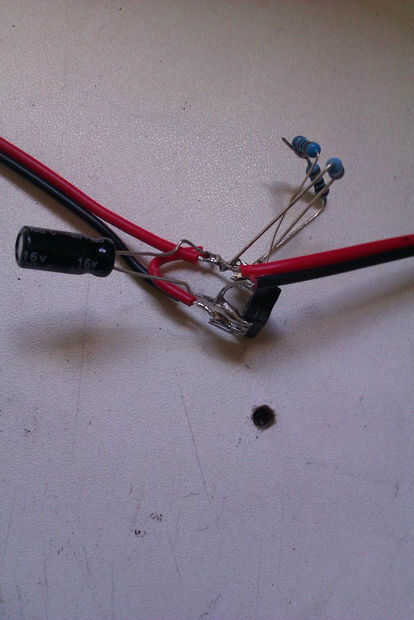

Este circuito de temporizador paso cubre el 555 simple que proporciona un rojo intermitente LED en la parte frontal del teclado. Simplemente siga el diagrama de circuito y soldar todos los componentes entre sí. La resistencia de 2K puede ser intercambiada por un valor mayor o menor dependiendo de qué tan rápido quieres el LED parpadeando; cuanto mayor sea el valor más lento el abrir y cerrar. Recomiendo poner el circuito en un protoboard antes de soldar para poner a prueba todo el trabajo como se esperaba. Una vez todo soldado juntos he añadido algunos pegamento caliente para prevenir cualquier contacto entre los pines del Temporizador 555.
Este circuito será pegado en el medio paquete en el siguiente paso...
