Paso 5: Terminando
¡ Felicidades! Estás casi allí.

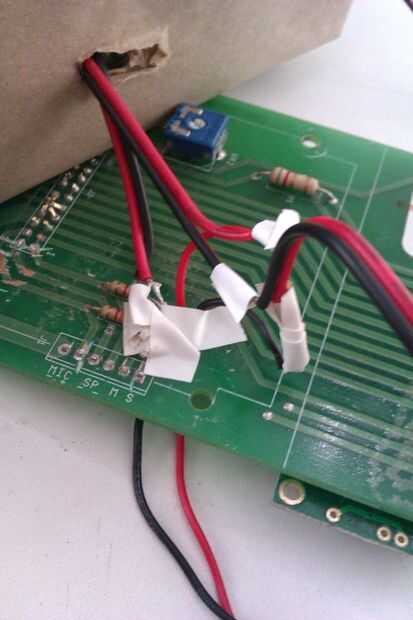

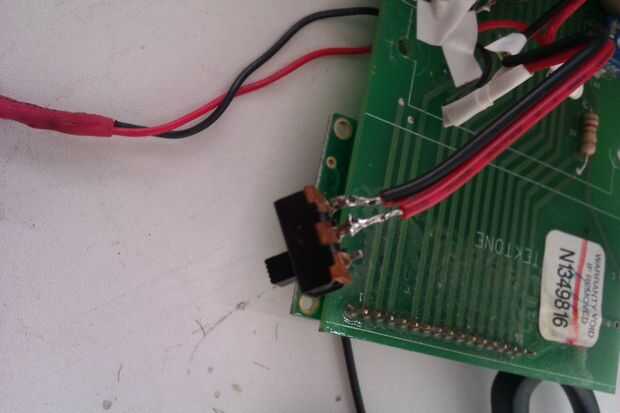

Este paso cubrirá el finalmente cosas que ser hecho y arreglado para arriba. En primer lugar un interruptor on/off debe soldarse entre el cable de la batería de 9V y el cable al circuito. Utilicé un simple interruptor SPDT para esta (solo polos doble tiro) y había pegado en la parte superior, en la parte posterior de la pantalla LCD. Los cables de led también deben soldarse en el LED (que ahora se sienta, pegado en los agujeros que hiciste en el paso anterior). Yo también "arreglado" (si se puede llamar así) estos cables con cinta aislante, para evitar cualquier contacto entre ellos.

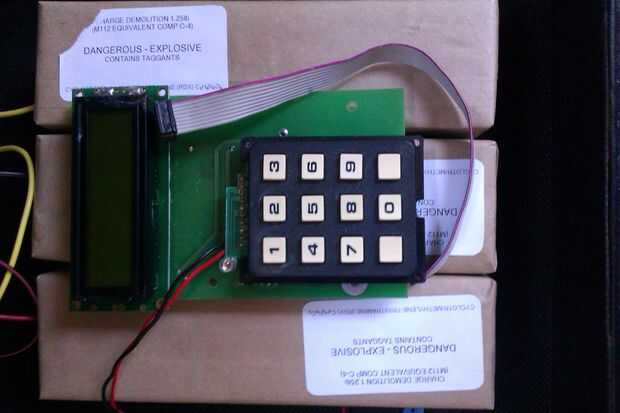

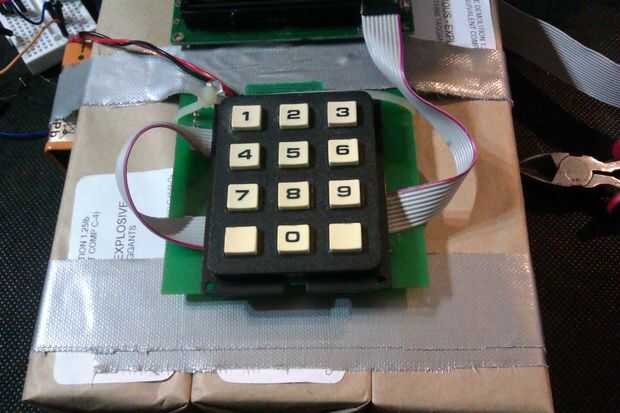

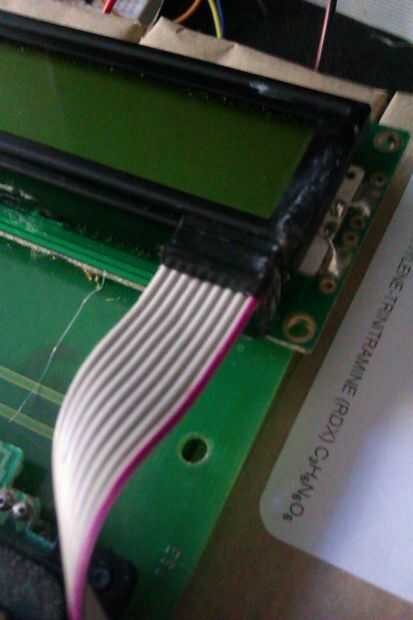

A continuación, el cable de cinta con el bloque en el extremo se pega en la esquina inferior derecha de la pantalla LCD. y escondido en donde se sentará el teclado. Otra longitud de cable de cinta es pegado, torcido, luego pegado otra vez bajo el teclado. La bornera azul que usted lija se puede pegar también, a la derecha de donde irá el teclado, antes de pegar en los cables del fusible 3. Una vez hecho todo esto el teclado se puede pegar y zip atado en el módulo LCD.

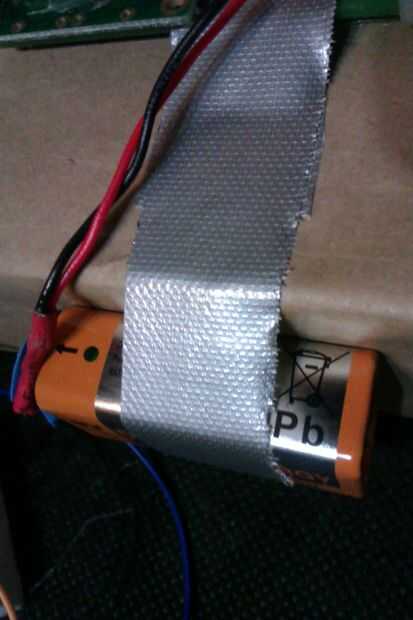

Finalmente dos tiras de cinta adhesiva peguen todos los paquetes y el módulo del LCD. Una tira va a continuación el módulo y uno arriba. La tira de arriba también sostenga la batería de 9V en su lugar.
