Paso 3: Cableado hasta la electrónica
Las piezas utilizan son 10 3 mm Blue LED y para cada LED ejecutar fuera de 5 voltios que utiliza una resistencia de 100 Ohm para cada LED. Así que usando 10 LED y 10 resistencias, que busca en un sorteo de 200 mA de la fuente de USB. Por lo que he leido, una fuente USB tiene una capacidad de 500mA, así que estamos bien en nuestro límite!

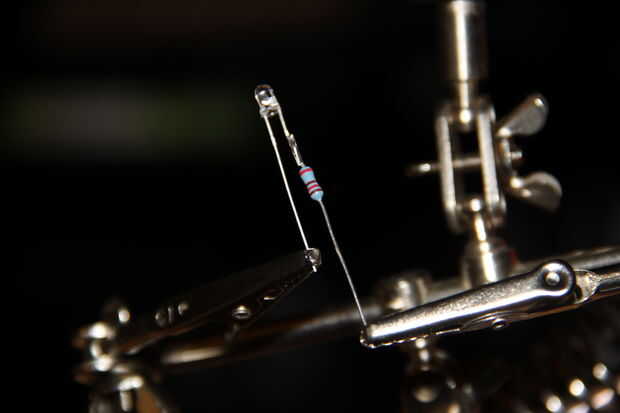

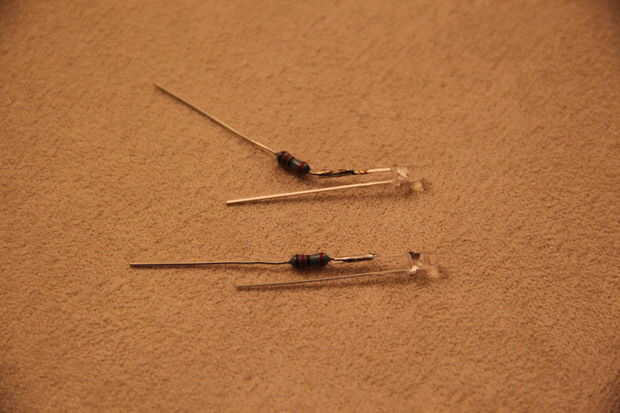

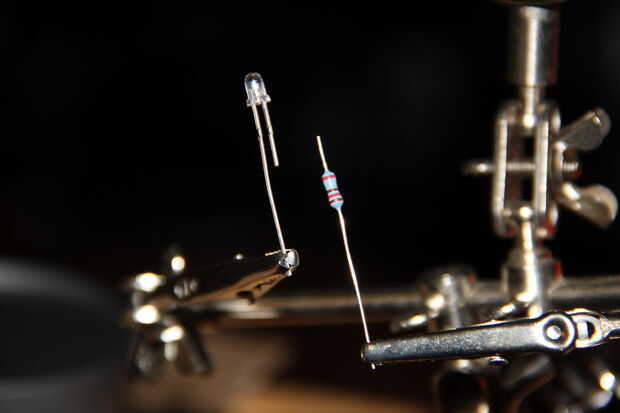

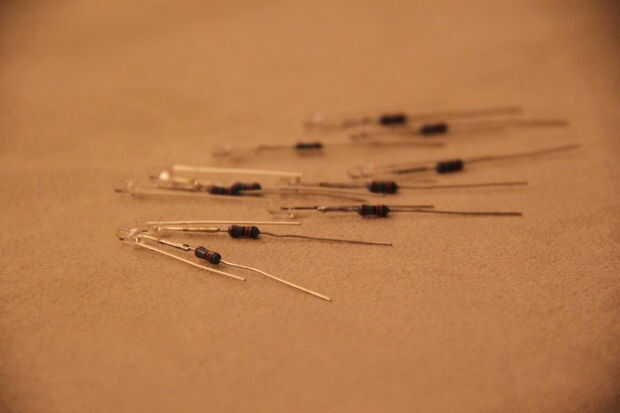

Aquí es un poco técnica que he venido para arriba con en proyectos anteriores; Tome su LED y cortar lo negativo llevar por lo que es aproximadamente 1/2 pulgada de largo, y tome su resistencia y lo mismo a uno de los cables (ver imagen de abajo por ejemplo). Ahora la corta negativo del LED y la a que recortas en la resistencia la soldadura. No tardará demasiado en soldadura tan cerca de la LED porque puede sobrecalentarse el LED y lo queme!
Ahora tiene un LED con un resistor conectado! Con esto estás imparable--usted puede dominar el mundo (o no)!
Repita para todos sus LED (en mi caso diez de ellos).

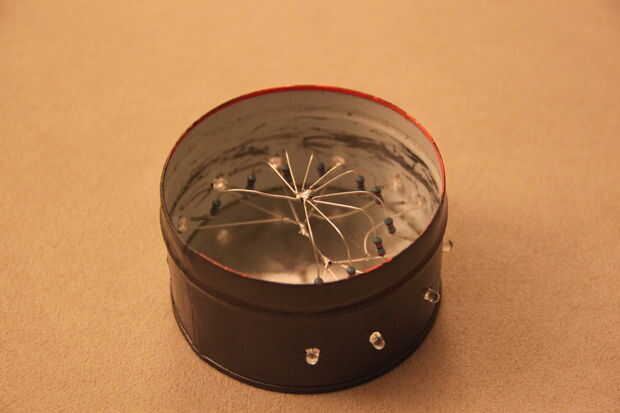

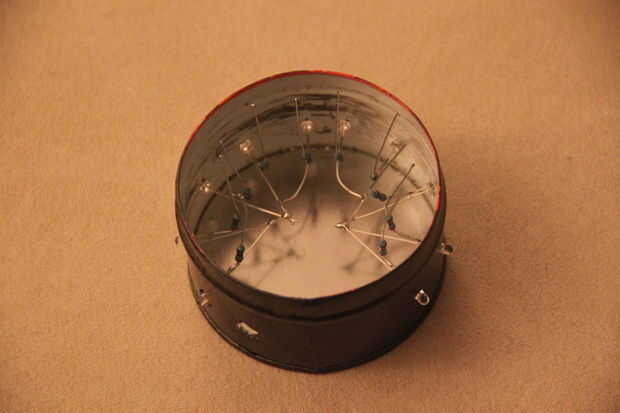

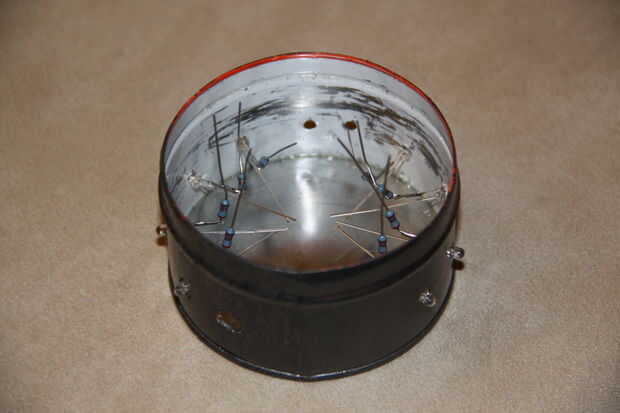

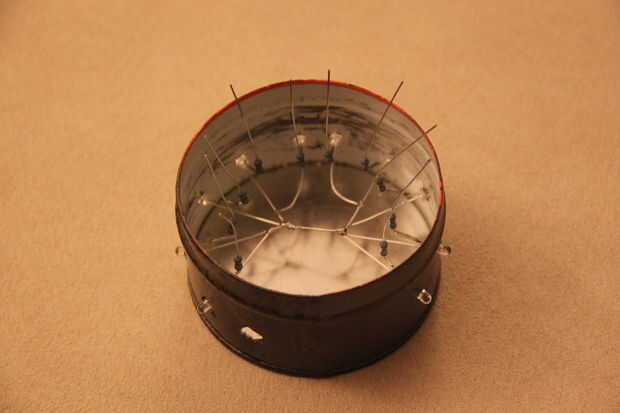

A continuación coge el LED y las resistencias a la curva en un ángulo de 45-90 grados (como se ve en las fotos). Poner todos lo LED en los agujeros perforados hacia fuera en el envase, que se colocan en su posición final con la resistencia de negativo conduce hacia arriba. Cuando el LED se coloca de esta manera, el positivo conduce el LED debe estar apuntando hacia el centro. Suelda todos los cables positivos juntos. Si no puede alcanzar mutuamente utiliza algunos cables para conectarlos. He utilizado algunos de los desechos de las puntas del corte que hicimos antes!

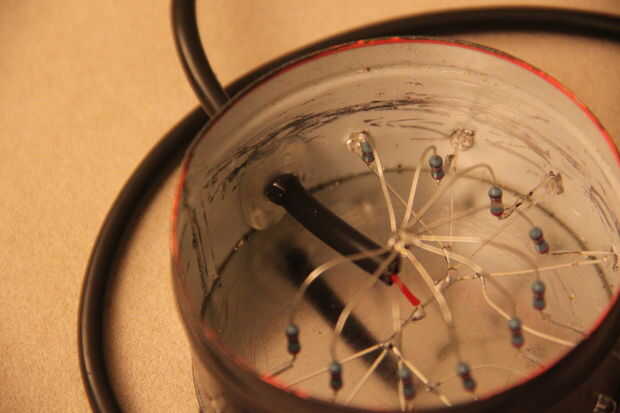

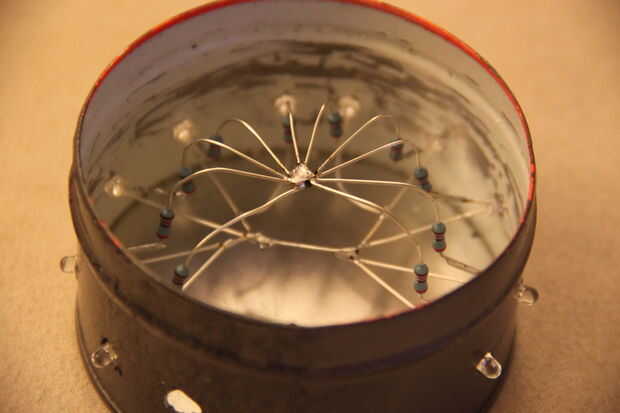

Una vez que todos los se sueldan juntos, el LED debería sentirse un poco más robusto! Para las resistencias de conductores/negativo, yo les doblado para arriba en una cúpula agradable para llegar a los extremos para llegar a ellos (ver por ejemplo fotos). La razón para la creación de esta cúpula es una; se ve. Dos; usted necesita para asegurarse de que el negativo y positivo conduce no toque! También pensé que sería tipo de agradable que el circuito parecía interesante, demasiado! En mi caso estaba usando un recipiente de metal, así que tuve que hacer que los conductores no toquen el recipiente.
Ahora que tienes todos los cables positivos juntos y todas las negativas/resistencias soldadas juntas, todo lo que necesitas hacer es añadir algún poder para encender para arriba!

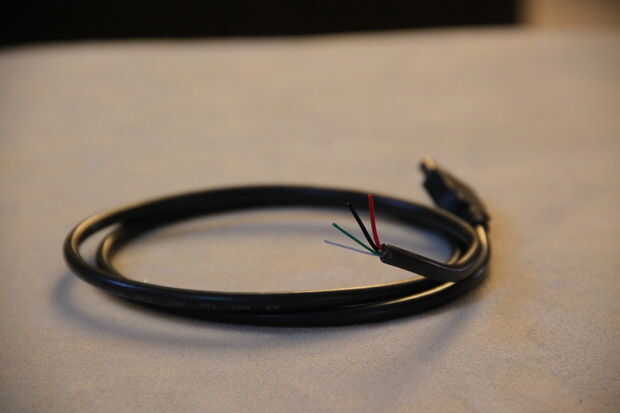

Agarrar el cable USB y tira hacia atrás la capa de plástico alrededor de una pulgada. Debe haber múltiples alambres expuestos. Usted puede cortar todos los cables rojo y negro (el rojo es positivo y el negro es negativo). Si se ve diferente dentro de su cable USB, compruebe que los cables son positivo y negativo antes de soldar nada.

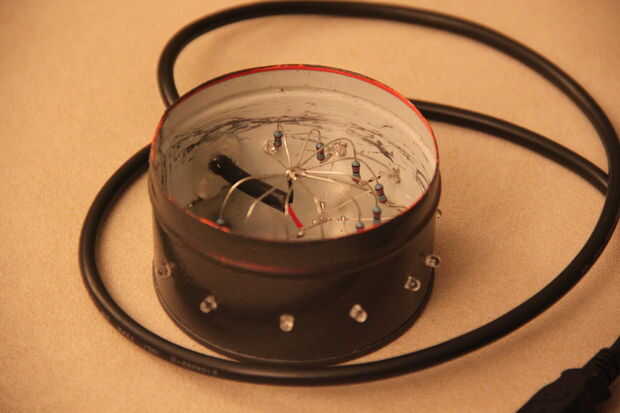

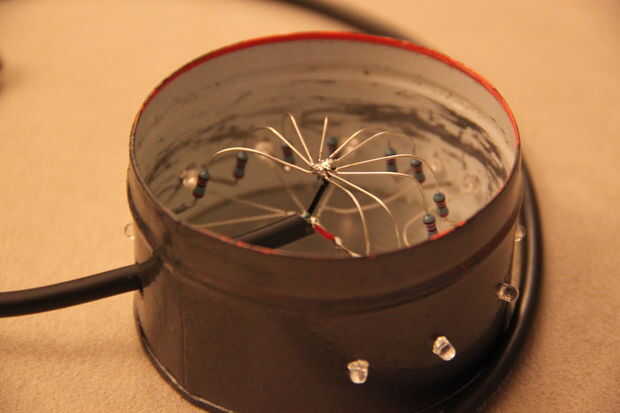

Tira de nuevo el plástico de los cables rojo y negro de 1/4 pulgada exponiendo el metal por debajo. Deslice el cable en el orificio en el contenedor que taladró antes. El negativo al negativo y el positivo al positivo de la soldadura. Agarra tu pistola de pegamento caliente y pegue el alambre en lugar del interior del envase.
