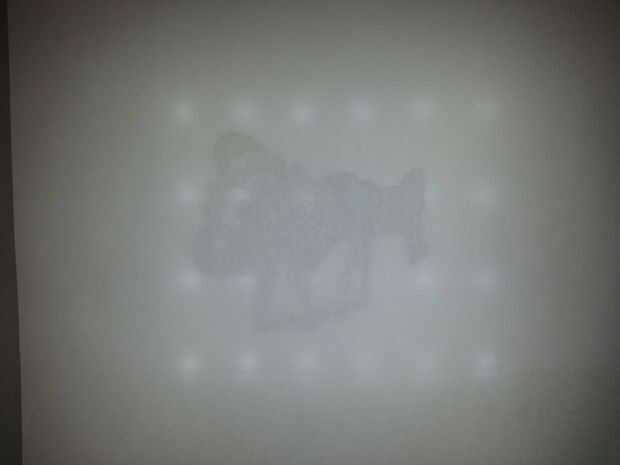

Contraluz del LED para la pantalla de seda y trazo de dibujo de niño. Hice en TechShop.

Background:
Comercialmente disponible LED luces son muy caros.  Durante mucho tiempo he querido encontrar una alternativa barata y compartirlas con los compañeros responsables.  En este proyecto, voy a utilizar chatarra de acrílico y policarbonato

Meta:
Al diseño de un LED de luz de fondo tablero por lo que uno podría utilizar como tablero del corte para las artes de serigrafía de corte.  Al mismo tiempo, ser capaz de usar para hacer LED luz señalización comercial.

Diseño y procedimiento:

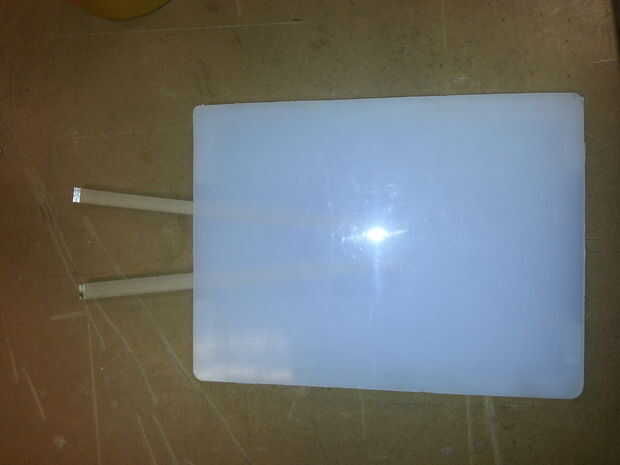

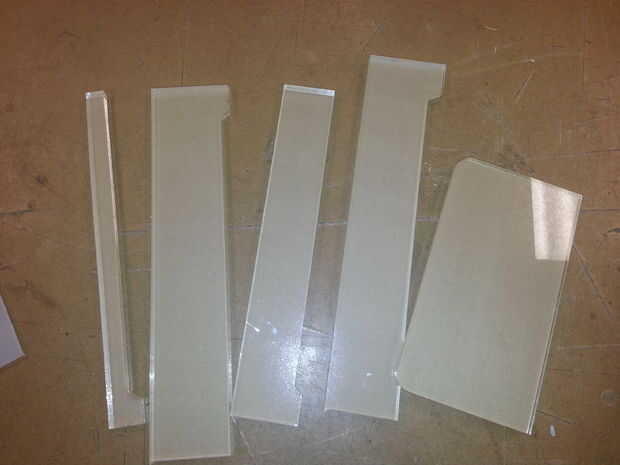

Dado que el desecho de policarbonato es relativo barato, podríamos usarlo para paneles frontales y traseros.  He conseguido algunos chatarra acrílico grueso pero son solamente las tiras.  Corta para formar los bordes.
Para la portabilidad, elegí 9v DC fuente porque nos puede puede utilizar un 9v DC adaptadores de CA o batería de 9v DC de la salida.

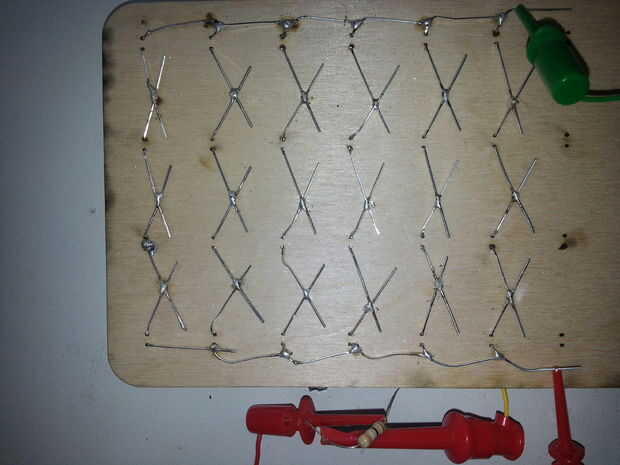

Utilice a un conector de alimentación DC y soldar todos los LEDs.  Los LEDs se deben transmitirse lo suficientemente brillante y uniforme.  Creo que la forma de sombrero top vidrio claro de 5mm blanco frío y brillante son bueno para esta aplicación.
A mi entender, conexión en serie es más eficiente energéticamente.  Por lo tanto, habría algún ensayo y error y verificación...
Para la aplicación de la señalización comercial, es tanto comunes a mano dibuje o color avisos impresos y obras de arte si una fuente de energía está cerca, podría ser alimentado con un adaptador de CA.  Si la señal va a ser de forma remota ubicación, una pila de 9v puede durar días.  Uno podría cinta de la muestra de color en el tablero de luz de fondo LED. Manera alternativa es agregar una tapa acrílica.  Si la muestra es utilizar a diario, añadiendo la tapa acrílico sería tanto elegante, profesional busca y proteger las obras de arte del medio ambiente.
Para la aplicación de trabajos de serigrafía, podría ser utilizado ya sea potencia pero adaptador ahorraría dinero desde celular de 9v son no exactamente barato.

Resultado:

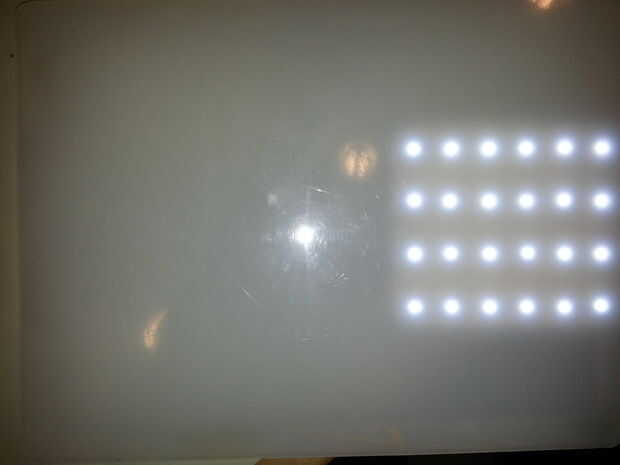

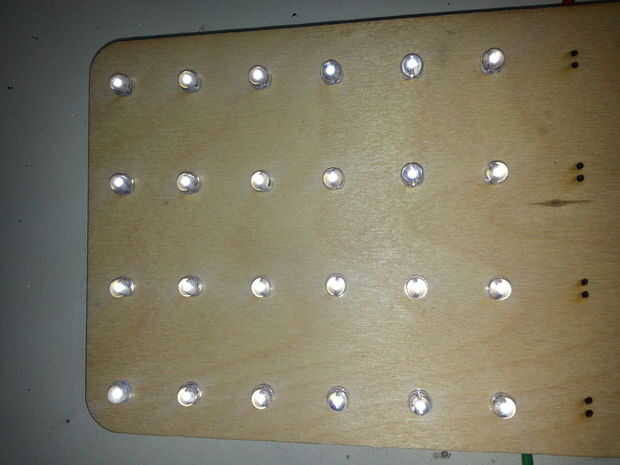

En la configuración siguiente, pude iluminó 28 LEDs de 5mm Straw Hat con una sola 31-Ohm 1/2W resistencia con fuente de alimentación de 12v CC.  LED y la resistencia seguía siendo frescos por lo que es una buena señal.   Para rellenar la Junta totalmente, sería aproximadamente 4 x la configuración actual.

Consejo:
Si hacemos la luminaria LED sustituible, entonces podríamos jugar con intermitente, UVs y / o LEDs de varios colores.  Vamos a diseñar para que un lado puede quitar mediante tornillos.  Un lado necesita ser pegamento, por lo que mantendría a los bordes de marco.  Ya que estamos utilizando las hojas del policarbonato, pegamento de acrílico no funcionará aquí.  No estoy seguro si será el pegamento estupendo.   Peor de los casos utiliza tornillos o pegamento epoxi.
