Contrapeso cierrapuertas

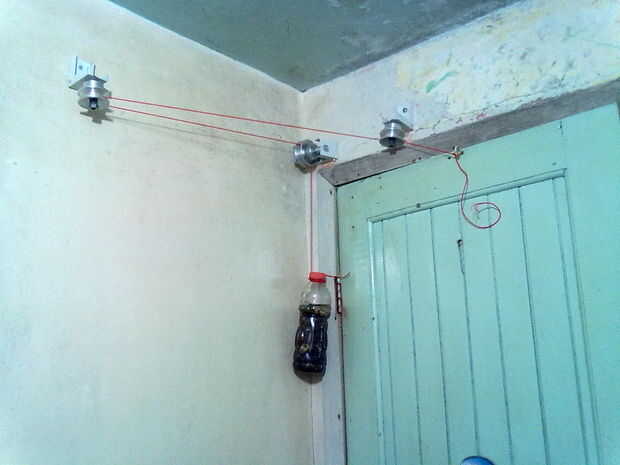

Hola, todo el mundo! Bienvenidos a mi primer instructivo! Espero que será útil para cualquier persona que quiera hacer una puerta automática con este diseño, usando poleas y contrapeso interno. Me gustaría pedir disculpas por cualquier gramática o los errores inglés, porque soy brasileño y también estoy tratando de aprender inglés publicando algunas pocas ideas que pude poner en práctica!

Bien, vamos a ir al instructivo:

Lista de materiales:

Bueno, no tomar cualquier foto de todo el material que utilicé en este instructable, pero aquí está una lista de los más importantes que se utilizaron:

-> 0, 5 m de viga "U" (35x10mm) para paneles divisorios de oficina;
-> Dos poleas de 50A1 (diámetro 50, canal A1);
-> Una polea 60A1 (diámetro 60, canal A1);
-> 2 piezas de tornillos DIN933 M8x50;
-> 14 pedazos de tuercas DIN934 M8;
-> 2 piezas de arandelas M8 DIN125A;
-> 1 pieza de M8x95mm corte de varilla roscada;
-> 2 m de cuerda de alambre. Utilicé cable de línea de ropa, aquí;
-> 6 sets de tornillos de acero de 6 mm para fijación concreto;
-> Una botella para contrapeso.
-> 6 unidades de remaches de aluminio 3, 2 x 12, 7 mm

Materiales para obtener los otros nivel de acabado:
-> 700 mm desagüe del tubo de PVC de 75 mm de diámetro;
-> Una tapa de tubería de alcantarillado de PVC de 75 mm.

Herramientas:

Herramientas que necesitaba para hacer de este instructivo:

-> Taladro eléctrico
-> broca concreto 8 mm
-> 3, 5 mm HSS Taladro broca
-> Amoladora angular para cortar las vigas "U";
-> Remachador de la mano de 3, 2 mm remaches;
