Paso 4: Requiere de estudio y descripción de componentes
Estudio requerida:
• Interfaz de microcontrolador PIC
• Interfaz de pantalla LCD
• Interfaces de relés
• Interfaz de teclado
• MicroC
• Proteus
Requisitos del hardware:
• Lm7805, 7812
• Condensadores
• Cristal de 4MHZ
• Pic16f877A
• Relés
• Led de
• Zumbador
• Teléfono del teclado 4 x 3
• 16 pines LCD
• Carga (aparato)
• Pulsador
• Resistencias 330, 10k, 4.7 k
• Los conectores de los cables de conexión
Descripción:
RESISTENCIAS: una resistencia es un componente electrónico de dos terminales diseñados para oponerse a y la corriente eléctrica produciendo una caída de tensión entre sus terminales en proporción a la corriente, es decir, según la ley de Ohm: V = ir Resistores se utilizan como parte de redes eléctricas y circuitos electrónicos. Son lugar muy común en la mayoría de los equipos electrónica. Resistencias de práctica se pueden hacer de varios compuestos y películas, así como el alambre de la resistencia.
CONDENSADOR: Un condensador o el condensador es un componente electrónico pasivo que consiste en un par de conductores separados por un dieléctrico. Cuando una tensión diferencia de potencial existe entre los conductores, un campo eléctrico está presente en el dieléctrico. Este campo almacena energía y produce una fuerza mecánica entre las placas. El efecto es mayor entre los conductores ancho, planos, paralelo, por separado.
DIODOS: Los diodos se utilizan para convertir AC en DC se utilizan como medio de rectificador de onda o rectificador de onda completa. Cuando se utiliza en su uso más común, para la conversión de una entrada de corriente alterna (CA) en una salida de corriente directa (DC), se conoce como un puente rectificador. Un puente rectificador proporciona rectificación de onda completa de una CA de dos hilos de entrada, resultando en menor costo y peso en comparación con un rectificador con una entrada de 3 cables de un transformador con un devanado secundario golpeado ligeramente de centro
TRANSISTORES: Un transistor es un dispositivo semiconductor utilizado para amplificar y cambiar las señales electrónicas y energía eléctrica. Se compone de material semiconductor con al menos tres terminales para la conexión a un circuito externo. Un voltaje o corriente aplicada a un par de terminales del transistor cambia la corriente a través de otro par de terminales. Porque el poder de control (salida) puede ser más alto que el control (alimentación), un transistor puede amplificar una señal. Hoy en día, algunos transistores se entrega embalados individualmente, pero muchos más se encuentran integrados en los circuitos integrados. El transistor es el bloque de edificio fundamental de los modernos dispositivos electrónicos y es ubicuo en los sistemas electrónicos modernos.
REGULADOR de voltaje: 7805 es un circuito integrado regulador de voltaje. Es miembro de la serie 78xx fijo lineal del regulador de voltaje del IC. La fuente de tensión en un circuito puede tener la salida de voltaje fl. El regulador de voltaje
IC mantiene la tensión de salida en un valor constante. La xx en 78xx indica el voltaje de salida fijo que está diseñado para proporcionar. 7805 proporciona + 5V fuente de alimentación regulada. Condensadores de valores adecuados pueden conectarse en los pines de entrada y salidas dependiendo de los niveles de voltaje respectivo.
RECTIFICADOR: El rectificador es un dispositivo eléctrico que convierte corriente alterna (CA), que cambia periódicamente de dirección, a corriente directa (DC), corriente que fluye en una única dirección, un proceso conocido como rectificación.
MICROCONTROLADOR: Un microcontrolador (a veces abreviado μC, uC o MUC) es un pequeño ordenador en un único circuito integrado que contiene un núcleo de procesador, memoria y periféricos de entrada/salida programables. Memoria del programa en forma de ferroeléctricos RAM, NOR flash o ROM de OTP es también a menudo incluido en chip, así como una típicamente pequeña cantidad de memoria RAM. Microcontroladores están diseñados para aplicaciones embebidas, en contraste con los microprocesadores utilizados en ordenadores personales u otras aplicaciones de propósito general
EEPROM: EEPROM (también escrito E2PROM y pronunciado "e-e-prom", "prom doble-e", "e-cuadrados" o simplemente "e-prom") está parado para eléctricamente borrable programa capaz de memoria de sólo lectura y es un tipo de memoria no volátil utilizado en ordenadores y otros dispositivos electrónicos para almacenar pequeñas cantidades de datos que deben guardarse cuando se quita energía, por ejemplo, tablas de calibración o configuración del dispositivo. Cuando grandes cantidades de datos estáticos son ser almacenados (por ejemplo, en unidades flash USB) un tipo específico de EEPROM como memoria flash es más económico que los tradicionales dispositivos EEPROM. EEPROMs son organizados como matrices de transistores de puerta de flotante.
RELÉ: Un relé es un interruptor operado eléctricamente. Muchos relés utilizan un electroimán para operar mecánicamente un interruptor, pero también se utilizan otros principios de funcionamiento, tales como relés de estado sólido. Relés se utilizan donde es necesario un circuito de control por una señal de baja potencia (con aislamiento eléctrico total entre el control y los circuitos controlados), o donde varios circuitos deben ser controlados por una señal. Los primeros Relais fueron utilizados en circuitos de larga distancia telégrafo como amplificadores: se repite la señal proveniente un circuito y retransmitido en otro circuito. Relais fueron utilizados extensivamente en centrales telefónicas y computadoras tempranas para realizar operaciones lógicas
El principal componente en el circuito es microcontrolador 16f877A.
En este proyecto 4 × 3 teclado se utiliza para introducir la contraseña. La contraseña que se introduce se compara con la contraseña predefinida. Si la contraseña introducida es correcta entonces la línea eléctrica correspondiente esté encendido o apagado. En este proyecto se proporciona una contraseña separada para cada línea eléctrica. Activación y desactivación de la línea (interruptor) se indica por la carga.
Diagrama de bloques:
Simulación y el trabajo:
Para la operación del interruptor a través de una contraseña, programa es escrito en software MicroC y creado en un archivo .hex que se quema más en el controlador con la ayuda de pickit2 la codificación c programación está aquí en la higuera.
CONFIGURACIÓN de pines del MICROCONTOLLER: Microcontrolador está integrado con teclado, EEPROM, relé conductor, regulador de voltaje y programa en C. De cuatro puertos de configuración de pines del microcontrolador, las clavijas superiores del puerto B, es decir, pin D0 a D3 pin del microcontrolador se conectan a las líneas de la fila del teclado y más pins (D3 a D7) están conectados a las líneas de columna. Éstos están conectados de tal manera que la columna líneas actos como entrada para el microcontrolador y la línea de fila como líneas de salida. Las líneas de entrada se tiran para arriba internamente. Aquí 16 x 2 LCD está conectado al puerto b0 y pernos de b5 de puerto.

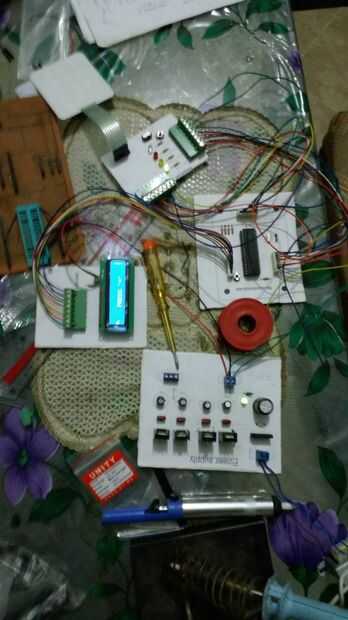

Operación:
Para la operación del interruptor a través de una contraseña, el programa está escrito en MicroC software y creado en un archivo .hex que se quema más en el controlador con la ayuda del pickit2. Las conexiones se dan según el diagrama del circuito. Mientras que las conexiones, debe hacerse que haya ninguna conexión común entre las fuentes de CA y CC. Circuito de alimentación 5V debe ser utilizado para proporcionar regulada 5V DC al controlador. Ahora fuentes de la CA y la C.C. se encienden. Clavijas de salida de relé obtiene 230V, por lo que no deben ser tocadas. Pantalla muestra "Introduzca contraseña". Introduzca la contraseña con la ayuda de teclado, se puede ver ' *' para cada dígito. Ahora si la contraseña es correcta entonces el estado del interruptor automático cambia y línea de estado muestra en la pantalla LCD. Si la contraseña es incorrecta muestra "acceso denegado". Puesto que se trata de un usuario una variable, para cambiar la contraseña haga clic en ' *', '#'. Mostrará 'contraseña'. Aquí el circuito está provisto de un código que se utiliza para acceder al circuito por cualquier persona. Para cambiar la contraseña, este código debe ingresarse. Entonces después de introducir el código maestro, exhibiciones del LCD, 'nueva contraseña'. Ahora cualquier contraseña se puede introducir. Después de eso él muestra 'Confirmar contraseña' es decir, la nueva contraseña ingresada va a almacenarse y la persona puede cambiar el estado del interruptor sólo por esta nueva contraseña
