Control 2 servomotores con un control remoto estándar (2 / 4 paso)

Paso 2: desarrollo

Simplemente podría omitir esto, construir la versión final y descargar el software para tener un dispositivo de trabajo, sin embargo veo este proyecto como un ejemplo para otras ideas y así saltar esto significaría una pérdida de información valiosa. También tienes el mando a distancia no puede salida exactamente el mismo código que el que tengo y así es probable que se requerirá una modificación del software.

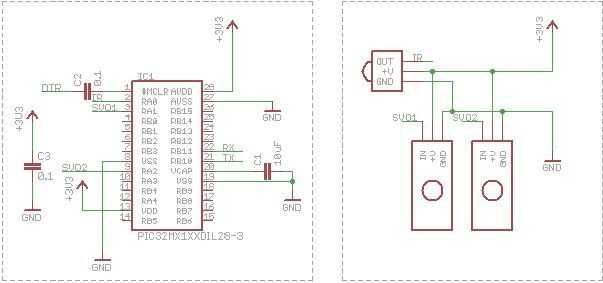

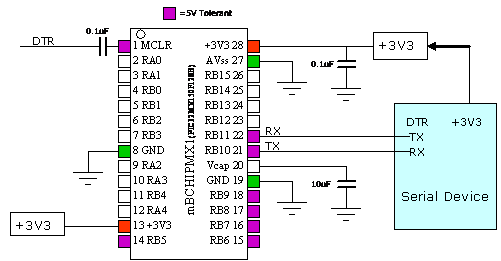

El circuito básico se muestra en la imagen, esta se construye en un Instructable anterior en un protoboard por lo que no tiene ningún sentido en ir en él otra vez.

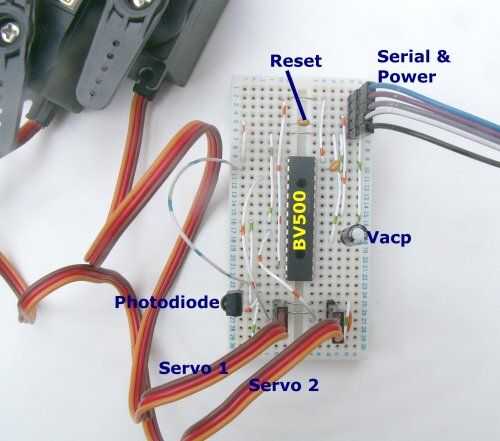

Agregar los componentes adicionales, sólo un servo es necesario por ahora. Tenemos que hacer algunos experimentos interactivos para sacar lo mejor del circuito con el software.

NOTA:
El fotodiodo IR y los servos requieren 5V, sin embargo para probar ambos trabajarán en 3v3. No recomiendo usar dos servos en el 3c3 suministrados por una interfaz en serie sin embargo se trabaja muy bien para la prueba.
