Control A niebla la máquina con su microcontrolador (2 / 17 paso)

Paso 2: Resumen

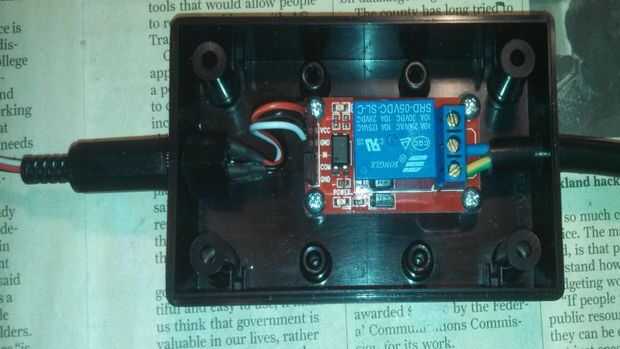

Aquí es como se verá cuando se hace.  El relé se montará dentro de la caja del proyecto.  La conexión al controlador de apoyo y se conecta a la izquierda, y el cable a la máquina de la niebla se conecta al relé a la derecha.  Una vez que esto está montado vamos a cola termica todo en su lugar para que no mueva y así el agua no puede entrar y luego atornille la parte superior.

¿Por qué estoy teniendo este problema en este proyecto?  Es porque el control remoto que viene con estos nebulizadores tiene voltaje de línea que lo atraviesa.  Ahora es estándar, muchos electrodomésticos portátiles funcionan de esta manera (secador de pelo, planchas de vapor, etc.) pero ya que vamos a usar este que está a la vista, por la noche, que quería hacer cosas tan segura como sea posible.  Así que estamos sellando el relé dentro de una caja pequeña y utilizar pegamento caliente para evitar agua.

Sobre el relé: cuando escribí esto, estas placas prefabricadas relé había llegado a ser bastante común y de un montón de diferentes proveedores, listos para conectar a tu microcontrolador favorito.  El tomé tiene una característica llamada "optoisolation" que significa que el alto voltaje es eléctricamente aislado de los cables que se remonta a su microcontrolador.  (Ver Wikipedia para un gran artículo).  Si usted no puede conseguir este módulo exacto, sugiero que usted pide lo que puede con las mismas características y luego encontrar una caja de proyecto a ajustarse.
