Control Arduino RC coche con teléfono android & 1Sheeld (2 / 4 paso)

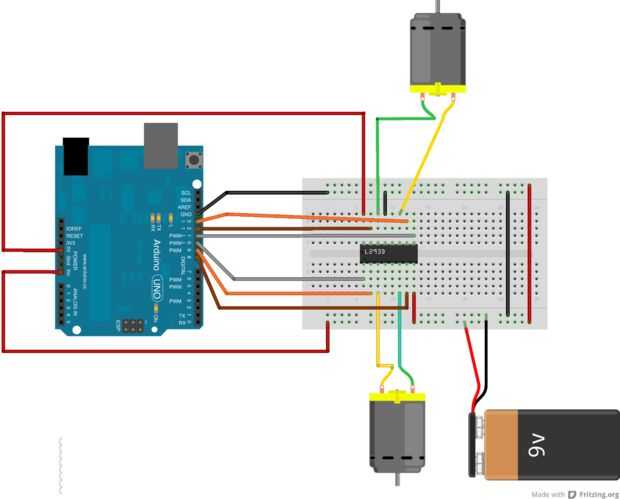

Paso 2: El esquema de conexión

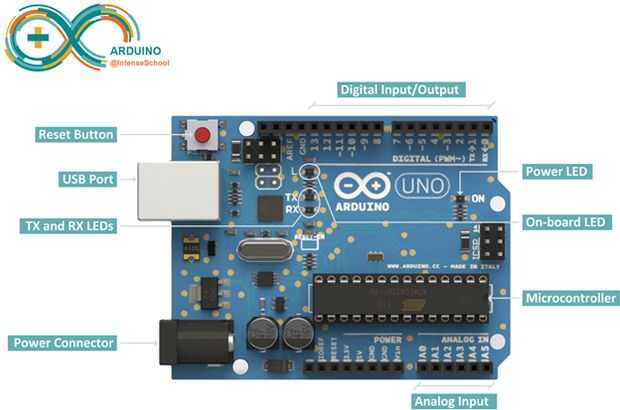

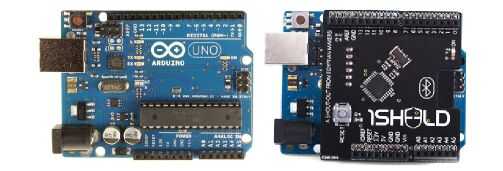

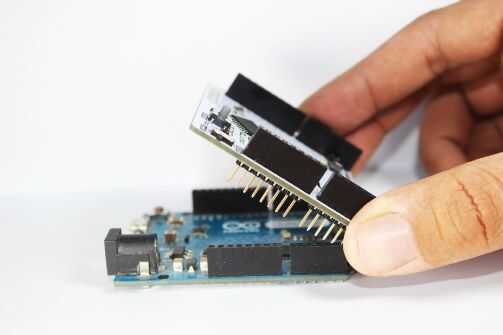

1-conectar 1Sheeld en la parte superior la placa de Arduino.

2-Conecte el puente en H con 1Sheeld

EN 1 de conectar en puente h al pin 6 en 1Sheeld.

Conecte en 2 en puente h al pin 9 en 1Sheeld.

Conecte en 3 en puente h al pin 10 en 1Sheeld.

Conectar en 4 en puente h al pin 11 de 1Sheeld.

Conecte el primer motor con salida 1 y salida 2

Conectar el segundo motor con salida 3 y 4 de salida

Conectar activar 1,2 & Habilitar 3,4 con 5v dc

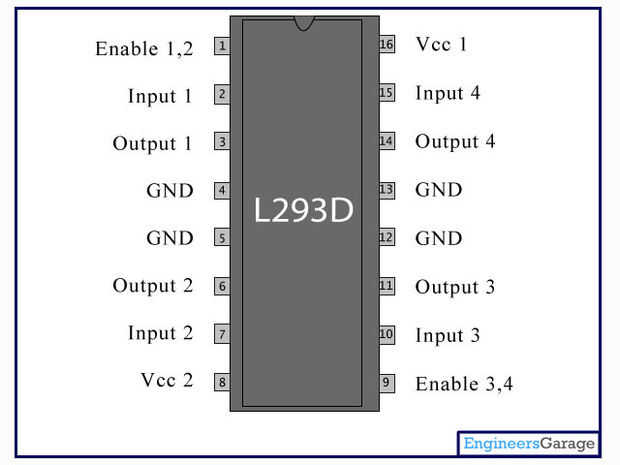

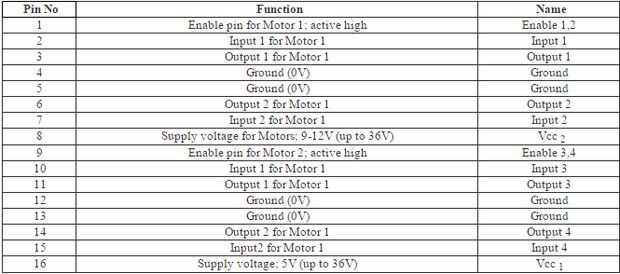

Siga la imagen de diagrama de pines para conectar otros pins
