Estamos planeando unas vacaciones, y no habría nadie para mantener el barril completo. Necesitaba un sistema automático para hacer el trabajo por mí. Recientemente me desarmar una lavadora vieja y tenía a mano las piezas que necesitaba para hacer un sistema automático. Un par de horas de trabajo esta mañana y ahora tengo un sistema que mantendrá el barril completo mientras estoy ausente.
Esta es una descripción narrativa de este proyecto. He agregado fotos con descripciones para explicar. Este proyecto es uno que requiere un poco de conocimientos prácticos. Puede ser adaptado a una variedad de aplicaciones, pero los conceptos básicos de cómo se construye el sistema y su funcionamiento es el mismo.

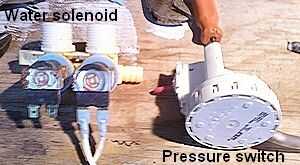

La mayoría cada lavadora tiene dos controles que juntos harán el truco muy bien. Lavadoras de controlar el suministro de agua con una válvula de solenoide eléctrico. Utilizan un interruptor de presión para controlar el nivel del agua en la bañera. Los dos dispositivos juntos son lo que se necesita. Los solenoides son en la parte posterior de la máquina. El control de la presión es más a menudo en la parte superior de la máquina con los otros controles.

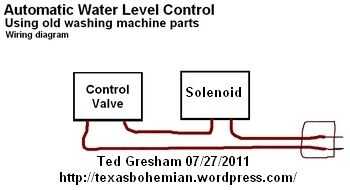

Es realmente un sistema bastante simple. Todo lo que se requiere es el cableado del solenoide con el interruptor de presión en el circuito de corte del solenoide cuando el agua es bajo y cuando el nivel del agua alcance máximo. Como de costumbre, robaban para la mayoría de lo que necesitaba. Usé un par de viejas cuerdas de extensión para el cableado y un viejo pedazo de manguera de agua para el abastecimiento de agua.

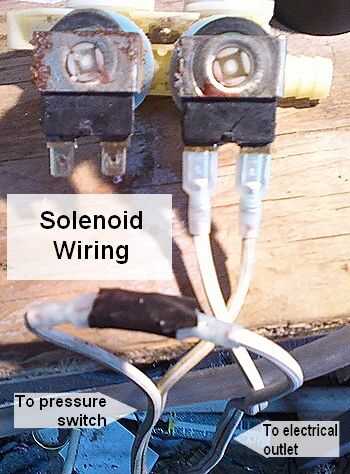

El control de solenoide tiene dos válvulas que controla el agua caliente y fría de la máquina. Usé sólo uno. Las válvulas son normalmente cerradas así que no hay problema con el otro lado que se escapa. Solenoides tienen terminales de horquilla. Tomé un acorde eléctrico de seis pies (dar o tomar) y poner dos conectores hembra en el extremo. Luego tomó un acorde mayor, cerca de 15 pies y poner conectores de pala en ambos extremos. Os adjunto uno de los clips de la espada del acorde de la energía al solenoide. La he conectado a un lado del cable de control de presión usando un pequeño pedazo de metal. Yo podría simplemente han conectado les con una tuerca de cable pero utilizando los ganchos de pala hice desmontar el sistema más fácil. Había conectado el otro cable desde el cable del interruptor de presión al solenoide. Entonces conecté el otro extremo de la cuerda larga en el conmutador de presión usando los clips de la espada.
Un presostato de lavadora es un dispositivo simple. Tiene una longitud de manguera de goma que se baja en el suministro de agua. Empujando hacia arriba en el tubo de agua crea la presión de aire que se mueve una membrana que activa un interruptor de encendido o apagado. Algunas máquinas tienen un interruptor de presión simple que es normalmente abierto se cierra cuando se activa por el aumento de agua en el tubo. Aquellos tienen solo dos terminales. Mina tenía tres terminales conectados a un interruptor dentro del control. Tuve que usar un ohmímetro para averiguar qué terminales a utilizar. Conecté el cable al lado del interruptor que está abierto hasta que el diafragma es activado por el aumento del nivel del agua. Es fácil de activar el interruptor para probarlo. Todo lo que se tiene que hacer es soplar en el tubo. El control hace un chasquido cuando el interruptor se produce. (Nota: Si uno sabe un poco de cables y tiene un interruptor de doble tiro, como el control utiliza la otra terminal podría usarse para atar con alambre en una alarma del agua baja. Es otro proyecto, sin embargo.)
Algunos interruptores de presión tienen un control de nivel, una perilla que ajusta cuando se activa el interruptor. El que utilicé tenía una perilla de tres posiciones. Este mando determina cómo de sensible es el interruptor. Revisé cada ajuste hasta que determiné que mejor utilizar por lo que el interruptor Active más rápido. Máquinas más viejas tienen válvulas más simples con ninguna configuración en absoluto. Tengo en mi caja de chatarra otro interruptor de presión que es simplemente un diafragma cerrado/interruptor y dos terminales.

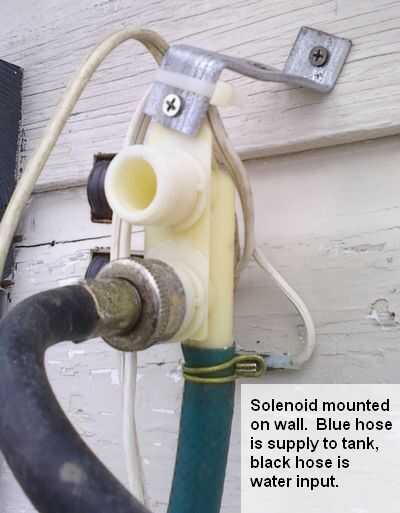

Completé el cableado en mi banco de trabajo antes de tomar todo el invernadero. Montara el control solenoide alta en una pared cerca del techo de la casa verde encima de un enchufe eléctrico. Hice un soporte de montaje por aplanamiento y doblando un trozo de conducto eléctrico. Usé una longitud de la manguera de agua antiguo para la fuente del control del solenoide en el cañón de agua. Usé una de las mangueras de la lavadora para el agua de entrada. Una manguera de jardín a tornillo en el otro extremo de la manguera de la lavadora para el suministro de agua.
Corrí la manguera desde el solenoide y el cable del interruptor de presión a lo largo del techo del invernadero para mantenerlo fuera del camino. El cable y la manguera cae de derecha por encima del cañón.

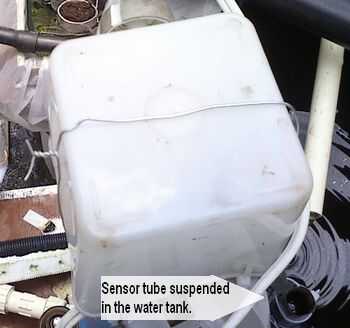

Conseguir un interruptor de presión para funcionar correctamente necesita un poco de trasteo con el tubo de caucho que controla el interruptor. El tubo tiene que ser bajar cuidadosamente al agua para que el agua sube en el tubo de presurizar el aire en el tubo como se levanta. Sujetó el tubo de goma alrededor de una tubería vieja, realmente parte de un viejo poste de tienda, con un lazo de alambre en cada extremo. La manguera era demasiado largo para ir hacia abajo para que la herida alrededor del poste. El polo tiene el tubo hacia abajo en el agua y permite el ajuste de la profundidad de la manguera al mismo tiempo. El interruptor no funcionará correctamente si el tubo es cortado. La longitud total debe ser utilizada.
Cuando tenía todo en su lugar que he trabajado con las vueltas del tubo en la tubería, levantando y bajando el control dentro de un barril lleno hasta que cortan encendido y apagado en los lugares correctos. El control debe haga clic en cuando se levanta de las pulgadas de agua seis u ocho y apaga cuando baja hasta el nivel apropiado para todo. La distancia entre el corte en y corte puede diferir dependiendo de la particular control y configuración de la tubería. El tubo debe configurarse para trabajar con la profundidad del tanque de agua. En un tanque profundo la tina puede suspenderse simplemente hacia abajo. Cuando el tanque no es profundo, como es el caso con mi cañón, el tubo tiene que ser en espiral.
Hasta el agua, enchufado en el poder y me levanta/baja el control de la presión para asegurarse de que el agua fluyera correctamente. Aseguró el control de la presión dentro de una caja de plástico para congelador para que los terminales se protegerían un poco. Con todo lo que trabajo aseguró el interruptor de presión en la parte superior del cañón. Proyecto completo!
Algunos podrían decir que la desventaja de este sistema es que utiliza alto voltaje (110v corriente doméstica) en un ambiente húmedo. Esto es cierto, pero si el cableado está bien hecho y adecuadamente cubierto en caso necesario que no debería ser ningún problema. Cabe señalar que cualquier persona tratando de hacer que el sistema debe saber un poco sobre cableado doméstico básico. Los cables deben ser asegurados bien y sin cordaje donde puede ser capturados, tirados o cortados por algo.
Este proyecto no me costó nada a hacer ya que todo lo que necesitaba mentir alrededor de mi tienda tuve. Por gorronear la electroválvula, interruptor de presión y manguera de la lavadora de una vieja lavadora y Cave una vieja agua manguera uno puede construir este sistema por unos cuantos dólares, el costo de un par de acordes de extensión barato y algunos conectores de horquilla. Funciona tan bien como un sistema mucho más caro comprado comercialmente. Ahora es tiempo para averiguar donde podemos ir en nuestras vacaciones con nuestro pequeño poco presupuesto!
