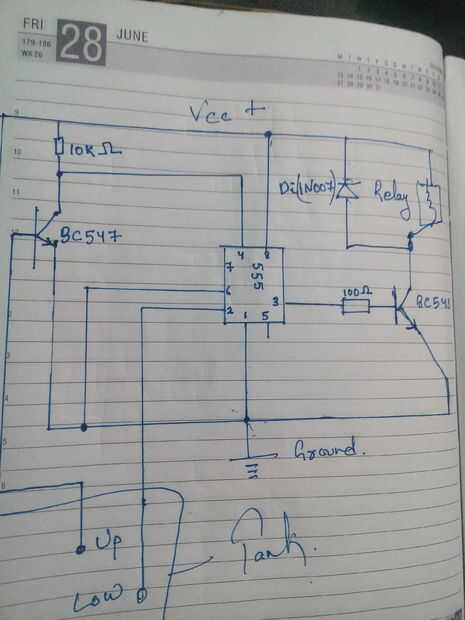

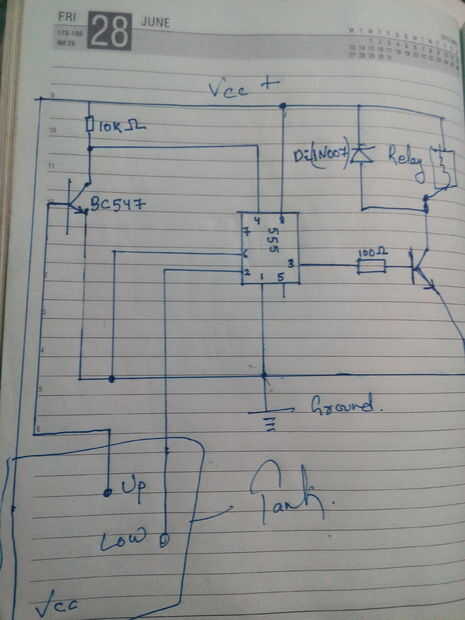

Paso 5: diagrama del circuito
diagrama del circuito
Funcionamiento del regulador de nivel de tanque de agua automático
Sabemos que la característica de Temporizador 555 IC, es decir, su salida va alta cuando el voltaje en el segundo pin (pin de gatillo) es menos de 1/3 Vcc.
También nos podemos restablecer nuevamente el IC aplicando un bajo voltaje en el pin 4 (Reset pin).
En este proyecto 3 cables se sumergieron en el tanque de agua. Definamos dos niveles de niveles de agua de fondo (bajo) y Top (encima) de nivel. Uno de los cable o sonda es de Vcc.
La sonda de nivel inferior está conectada al pin (2) gatillo de 555 IC. Así que el voltaje en el pin 2 es Vcc cuando está cubierta por agua.
Cuando nivel de agua desciende, se convierte en el 2do pin consigue disconnected(untouched) de agua es decir, voltaje en el pin de disparo inferior a Vcc. Luego la salida del 555 pasa a ser alta.
La salida del 555 se alimenta a un transistor BC548 y energiza la bobina del relé se enciende el sistema de la bomba de agua.
Mientras que el nivel del agua sube, la sonda de nivel superior está cubierta por el agua y el transistor se convierte en. Su tensión de colector va a VCE = 0.2.
Bajo voltaje en el pin 4 restablece el IC. Para que la salida del 555 pasa a ser 0V. Por lo tanto, el motor apagará automáticamente.
Simple demostración de este proyecto puede utilizar un motor de corriente continua directamente a la salida del 555 en lugar de relés.

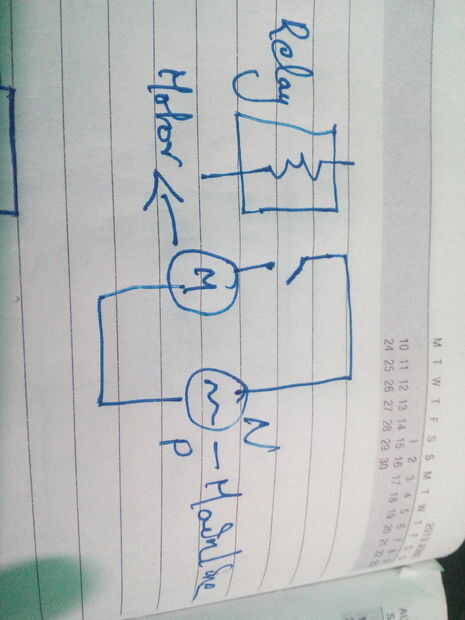

Para la puesta en práctica, debe utilizar un relé. Calificación del relé se selecciona según la carga (Motor). Relé de 32 amperios es ideal para los usos domésticos.
