Paso 3: Conectar el Arduino

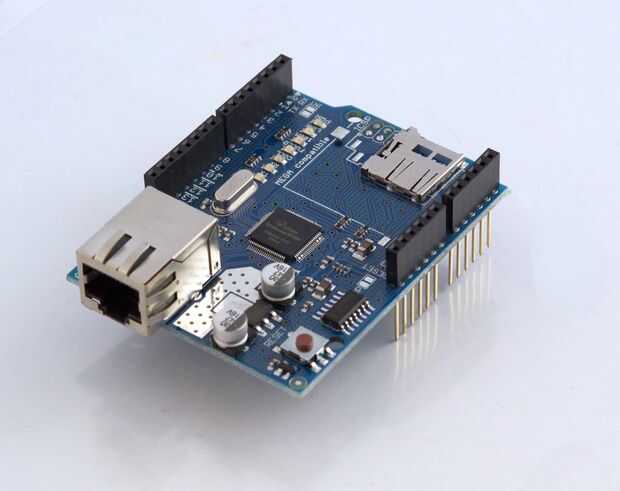

Añadir el escudo Arduino ethernet a tu Arduino Uno. Se ha descrito aquí. Antes de hacer esto, tome nota de la dirección Mac que está probablemente en la parte inferior de su escudo de ethernet. Necesitará este número más tarde y es bastante difícil leer una vez el escudo de ethernet es piggy en el Arduino Uno.

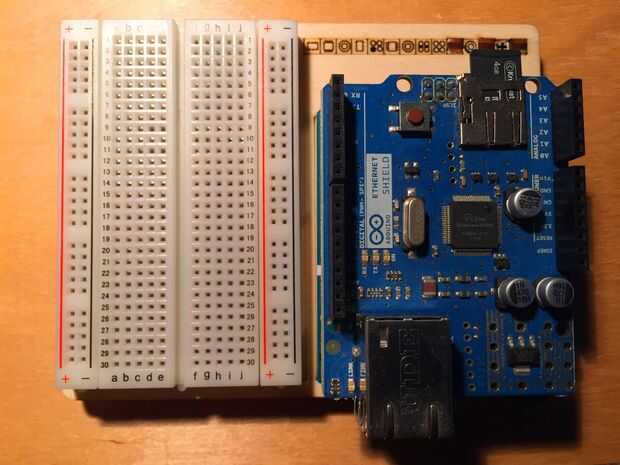

Montar el Arduino Uno + escudo de ethernet con la protoboard. El Arduino Kit explica cómo instalar todo en el tablero de madera que se suministra con él. Pero no cualquier protoboard. Sparkfun y AdaFruit tienen grandes.

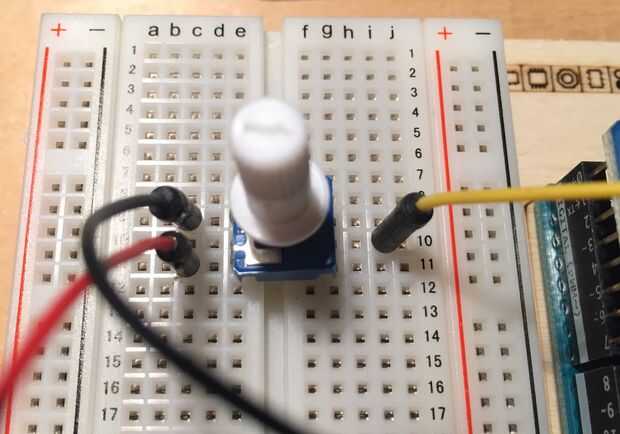

El potenciómetro de 10K va en la placa. Los tres terminales del potenciómetro deben tener su propia fila de agujeros de la protoboard. Es muy común que breadboards tienen filas de 5 agujeros (a1b1c1d1e1 o f2g2h2i2j2 por ejemplo) que están conectados electrónicamente. De hecho, es la toda diversión y facilidad de breadboards.

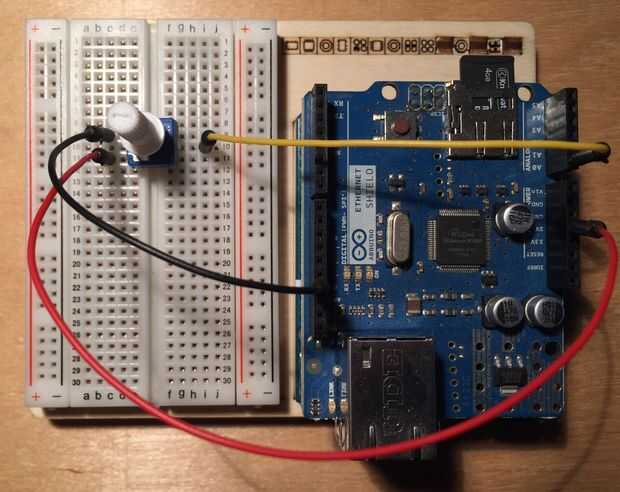

Conecte los tres cables desde el potenciómetro a la Arduino Uno. La primera va desde uno de los pasadores exteriores del potenciómetro a masa de Arduino. El segundo va desde el otro perno externo del potenciómetro a Arduino 5 voltios. La tercera va desde el pin central del potenciómetro a Arduino análogo en 0 (A0). Ayuda con cables de colores para el cableado.
