Control con Arduino + teclado 4 x 4 + Servo (actualización) de acceso (2 / 5 paso)

Paso 2: Preparar el teclado

Pues bien, ahora debemos poner las resistencias, recuerde la poción de los pines del teclado.

Clavijas de salida del teclado:

1 pin = col 1
pin 2 = col 2
pin 3 = col 3
pin 4 = col 4

pin 5 = fila 1
pin 6 = fila 2
pin 7 = fila 3
pin 8 = fila 4

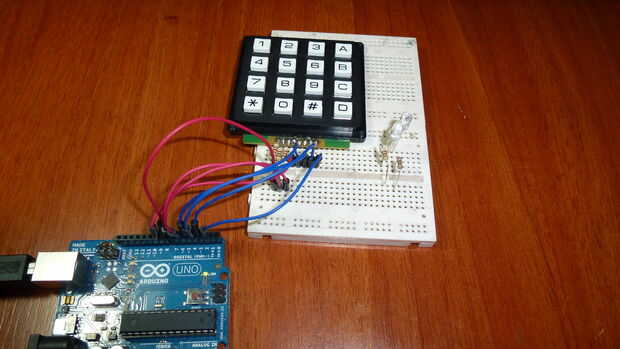

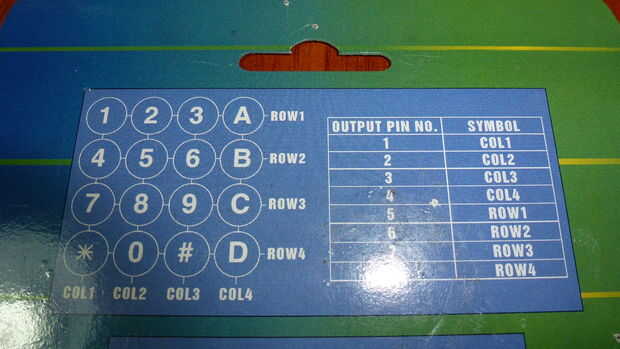

(mira la segunda imagen)

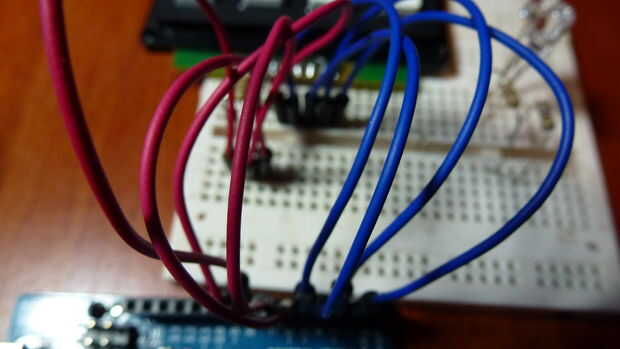

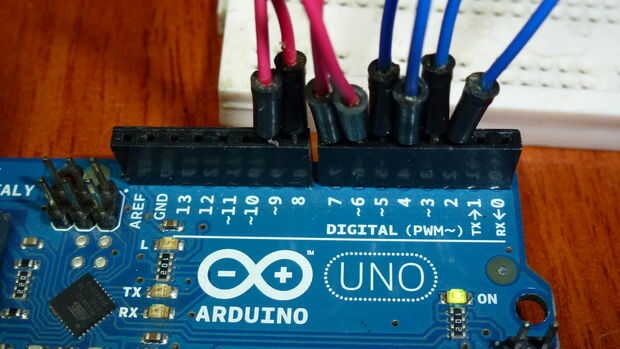

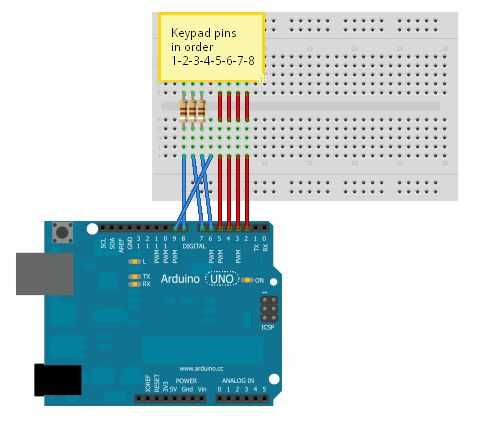

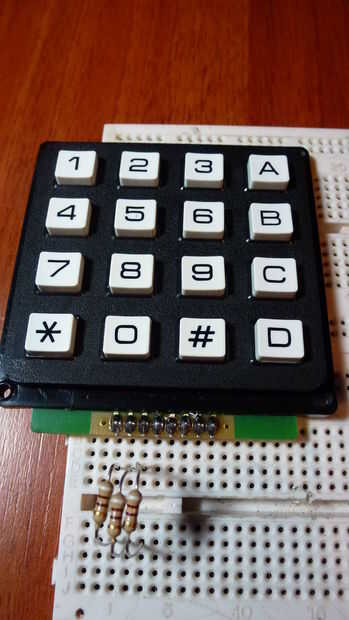

Ahora debe poner tres resistencias 910 ohms en el pin 1, 2 y 3 del teclado, luego poner en los pines digitales de arduino de la siguiente forma:

pernos de teclado |  pines arduino
---------------------------------------
1           |           8
2           |           7
3           |           6
4           |           9
5           |           5
6           |           4
7           |           3
8           |           2
