Paso 2: El relé se
El relé se ve bastante complicado al principio, y es lo que pensé, pero después de algunos buscar soluciones me enteré de lo que lo hace.

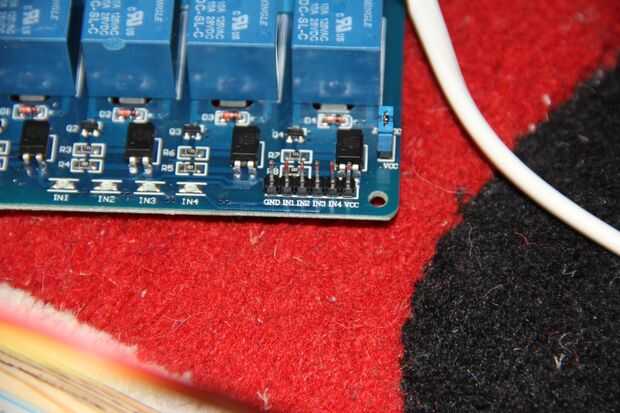

Hay tres pines en el relé que conecta a arduino. Por supuesto, puede haber hasta 10 pines si tienes un módulo de relé que ofrece 8 relés PCB. Estos pernos se etiquetan generalmente algo como en VCC, GND. Donde VCC es el arduino 5 voltios, el GND es la tierra del arduino. El pin en es donde usted controla su repetidor de. Puede conectar esta a cualquier pin del arduino, siempre y cuando sea un pin de salida.

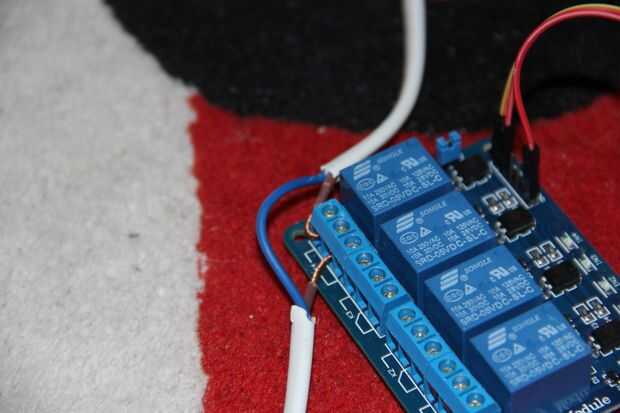

En el otro lado del relé, existen generalmente tres terminales de tornillo. Uno no llamado NC (normalmente cerrado), un COM (conexión común) y (normalmente abierto).
NC es prácticamente nada que vamos a utilizar, está parado para normalmente cerrada y siempre hay una conexión entre COM y NC hasta que el relé se dispara alto.
NO en el otro lado es uno de los terminales que utilizaremos. SE representa normalmente abrir y se cierra sólo cuando activará el relé bajo. Cuando activan el relé de alta, es abierto y no fluye corriente a través de.
COM es la conexión común, utilizaremos esto junto con la terminal NO. Conectamos el hilo a esto.
Leer más sobre el alambre caliente en el paso siguiente.
