Paso 3: Alambre caliente y conexiones
Se controlar AC luz del relais. Ha sido permanente y no hacer nada durante algún tiempo así aunque yo usaría para este tutorial. Primero tendremos que quitar el aislante de capa 1, es generalmente de color blanco o negro. En mi luz era blanco pero en el suyo podría ser negro, quien sabe.
Cuando han cortado algunos aislamiento inmediatamente verás dos alambres, éstos refieren a neutro o tierra y positivo. Conectará el cable vivo al puerto COM, siga adelante y hacerlo. No es broma, el hilo caliente significa básicamente el cable positivo que viene de la pared. En mi luz había cables, uno azul y uno marrón. ¿Esta clase de confundida, ya que es positivo y que es neutral?
Con una búsqueda rápida de google encontré esta página. Me dice que en Europa y según IEC marrón es positivo (monofásico) y azul es tierra o neutro si a usted le interesa. Por supuesto si usted no vive en Europa o en Europa y hacerlo, hay varias tablas donde se puede ver que el color es que.

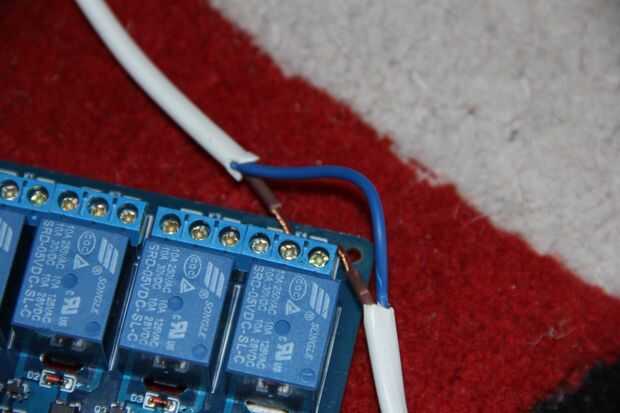

Así que me la pelaron el aislamiento del cable marrón, ello según el código de color de regiones, si vives en Europa, es más probable va a ser marrón.

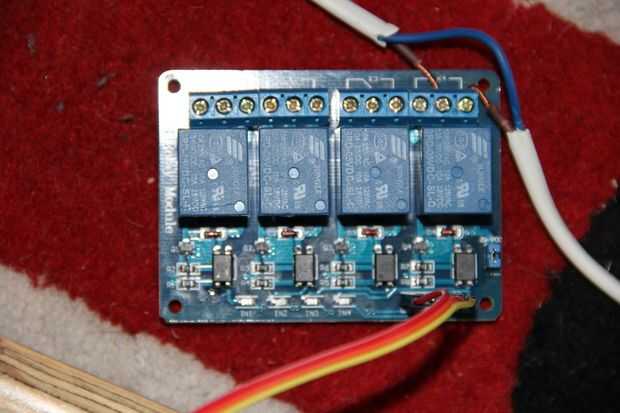

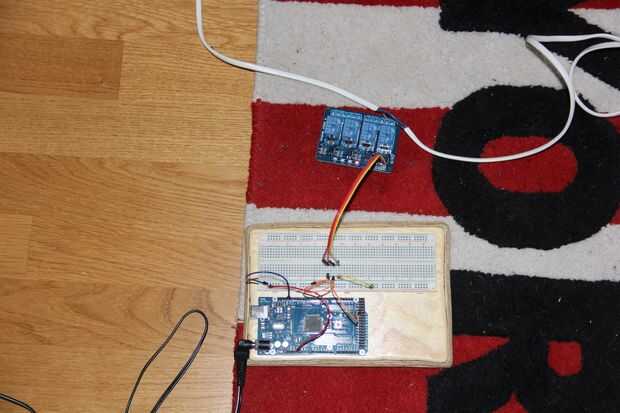

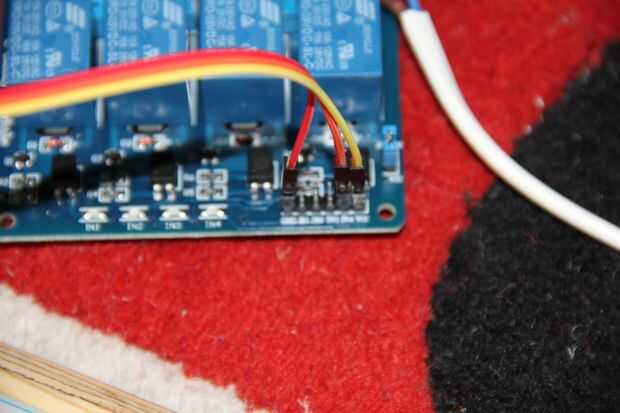

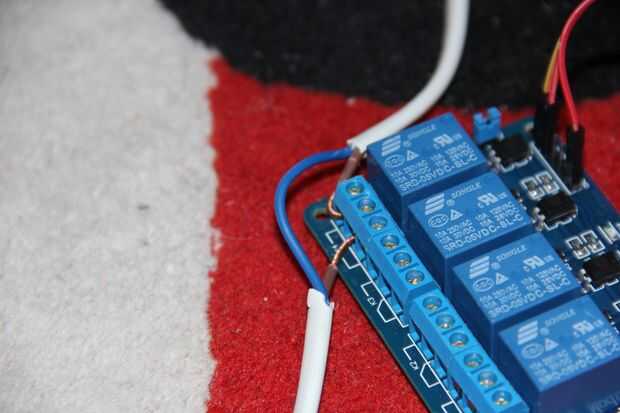

A continuación alicate para cortar el alambre de cobre y conectar el cable vivo COM y si de alambre a través de NO. Eso es todo, ahora sólo tiene que conectar los pines en el relé para el arduino, es bastante simple:
GND -> GND
VCC -> 5V
IN -> D8 (pin digital 8), puede utilizar cualquiera que desee pero tienes tochange por lo tanto en el código.
