Paso 10: Agregar energía
En este punto nos vamos a conectar la alimentación de 5v de Arduino y la tierra en el riel superior que dará potencia a los potenciómetros, y luego Conectaremos nuestro paquete de baterías a los rieles de la parte inferior para alimentar los servos.

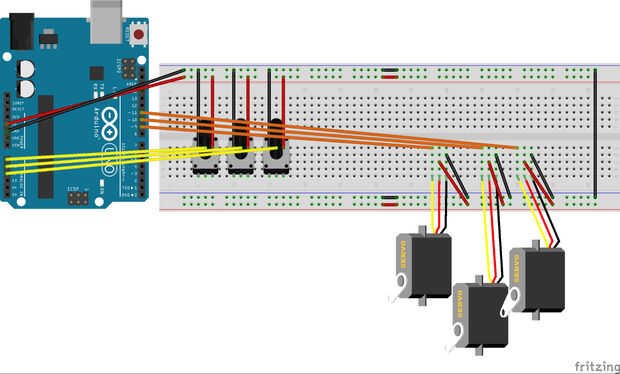

Si hacemos esto sin embargo significa que el plano de masa del Arduino y el plano de tierra servo no se conectará a los demás y esto puede resultar potencialmente en grandes problemas. Desenchufe el Arduino desde el cable USB, asegúrese de que el paquete de baterías no está conectado a la tarjeta del pan y conecte dos cables de puente macho macho como se muestra en el diagrama, uno de 5v de Arduino, el otro a la tierra en el Arduino.
Luego tomar un macho macho cable de puente y conectar la tierra de la baranda superior hasta el suelo en el riel inferior como se muestra en el lado derecho de la placa. Esto ahora ATA en la tierra del Arduino a la tierra de la batería que damos a continuación.

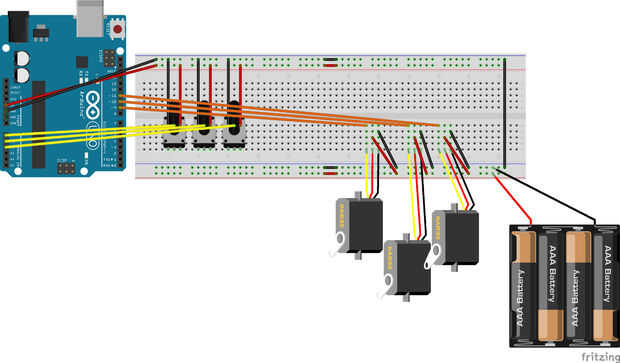

Por último añadir la batería a la placa y hemos terminado la configuración física y se moverá en la programación de Arduino.
