Paso 8: Cableado motores 1
Como con los potenciómetros que vamos a hacer lo mismo tres veces, así que voy a hablar a través de cómo configurar una en detalle y todo lo que tienes que hacer es repetir el proceso.

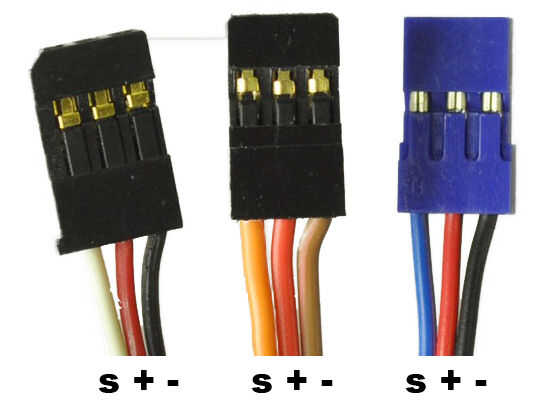

Colores de cable en los motores son difíciles como varían de un motor a otro. En mi diagrama
negro es tierra (-)
El rojo es corriente (+)
Amarillo es señales

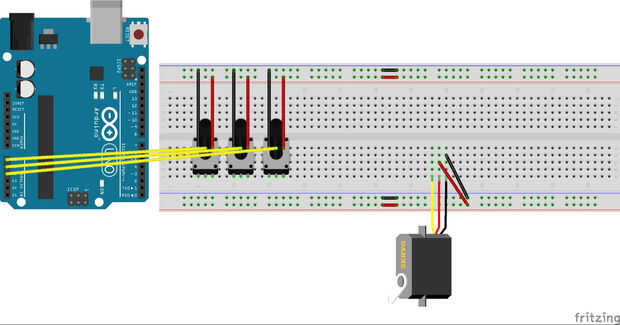

Tomar un par de alicates de punta larga y romper una tira de 3 pines de cabecera e insertarlos en el conector hembra en el motor servo. Conecte el servo a la placa como se muestra en el diagrama. Una vez que ha hecho esto, deberemos conectar los motores a los carriles de alimentación inferior, pues tomar dos cables macho macho y les Inserte en el protoboard como se muestra.

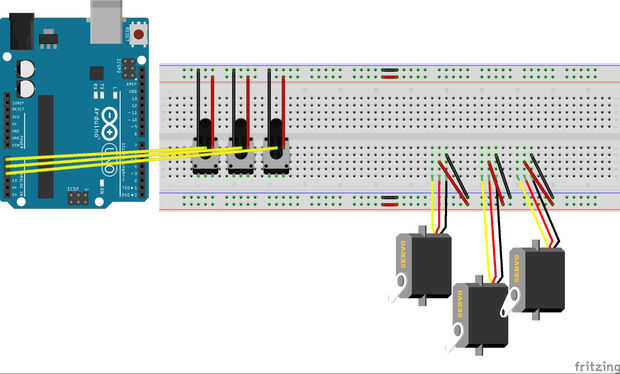

Repita este proceso dos veces más y entonces estaremos listos para conectar los motores para arduino
