Control de aparatos electrodomésticos con Arduino (2 / 6 paso)

Paso 2: Conexiones (paso: 1)

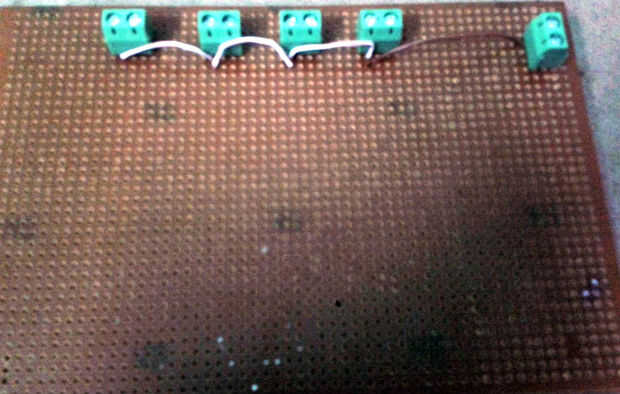

Como mi controlador de relay tablero consta de 4 relés... Soy inserción de 4 bornes para 4 relés y 1 bloque de terminal para fuente de alimentación. después de insertar conectar clavijas alternadas del bloque de terminales para la conexión de neutro de la energía de la fuente y lo de soldadura.

Coloque el tablero de conductor del relais en el pcb y marca para perforar agujeros en él.

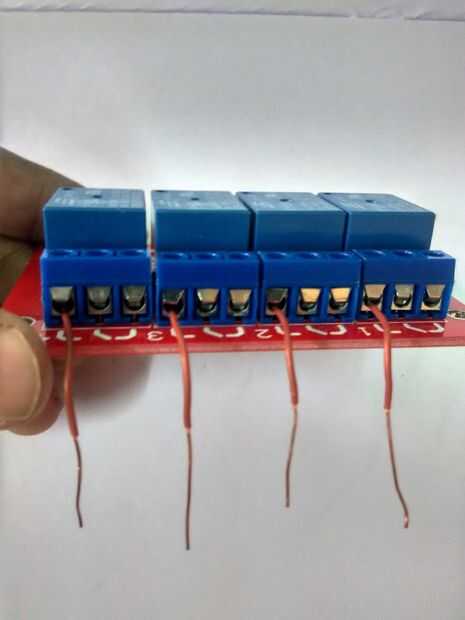

Conectar piezas de gancho encima del alambre a ningún pin de cada relé.
