Control de aparatos electrodomésticos con Arduino (3 / 6 paso)

Paso 3: Conexiones (paso: 2)

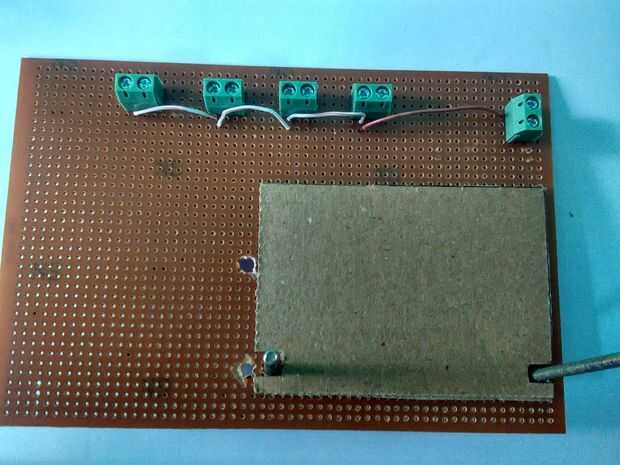

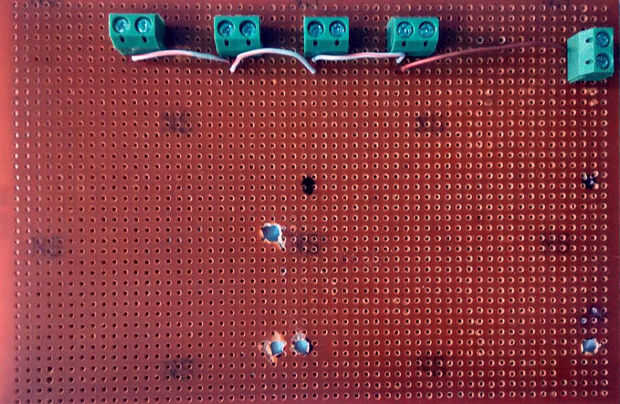

Después de perforar los agujeros en la pcb. Coloque la tarjeta del pedazo en el pcb y cortar según el tamaño de la placa de relé y arduino.

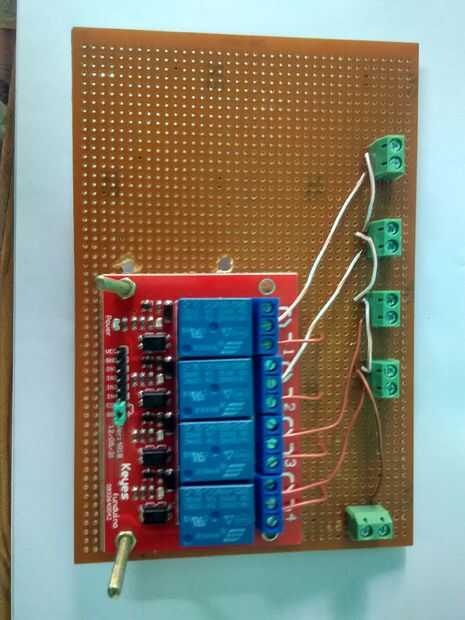

Coloque la placa de relé PCB y empérnela.

Conectar pernos restantes de bloques de terminales para pin com de placa de relé respectivamente (excepto bloque de terminales de suministro de energía) y lo de la soldadura.

No corto pins por soldadura y conectarlo para cargar pines del bloque terminal de suministro de energía.
