Control de aparatos electrodomésticos con Arduino (4 / 6 paso)

Paso 4: Decodificación del mando a distancia

Como todos los códigos de controles remotos de salida varían de unos a otros... Así que tenemos que saber códigos de salida del mando a distancia.

Para saber que código de salida, tenemos que registrar el código y mostrar ese código en el monitor serie.

para eso hice un código para el arduino grabar que codifica

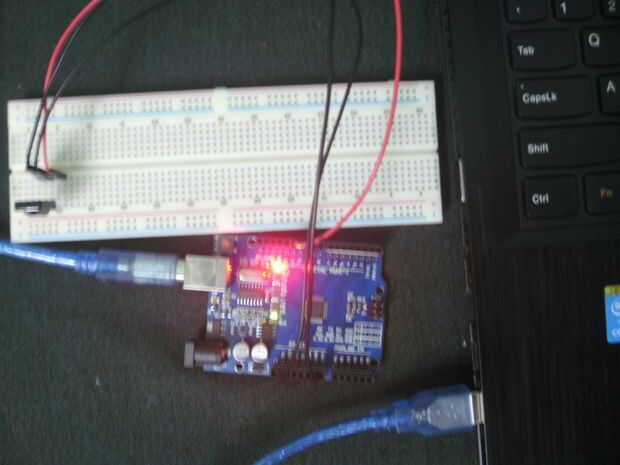

para mi proyecto he elegido 11 pin digital para recibir código de receptor Tsop 1738 IR.

Había conectado a Vcc y tierra pin de TSOP1738 a fuente de 5v y tierra de arduino respectivamente.

pin de salida del tsop1738 a 11 pin digital de arduino.

CARGA EL SIGUIENTE ADJUNTO CÓDIGO.

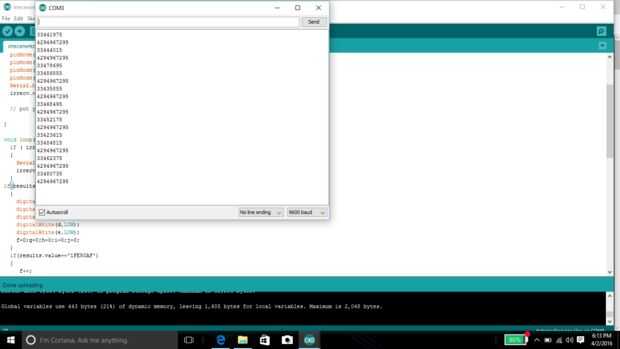

PRESIONE CADA TECLA DEL MANDO A DISTANCIA Y ANOTA EL CÓDIGO DE CLAVE CORRESPONDIENTE EN EL MONITOR SERIE.

Esto tomó nota de los códigos se utilizan para programar más de arduino.

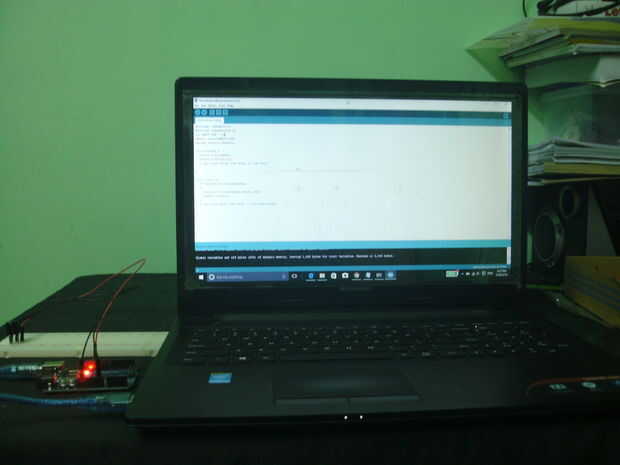

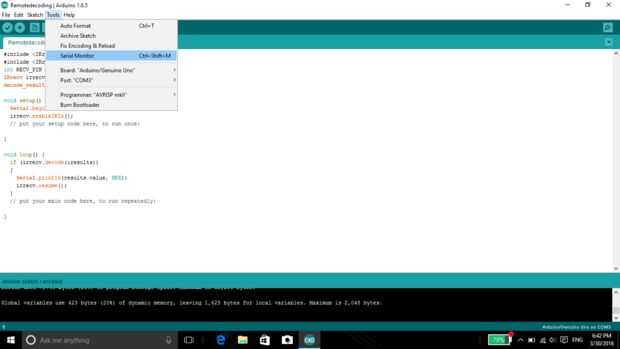

Usted puede ir a través de las capturas de pantalla.
