Control de aparatos electrodomésticos con Arduino (5 / 6 paso)

Paso 5: Programación Arduino / montaje Final

Según su salida sólo pegar los códigos en el siguiente código adjunto.

Cargar el código de arduino.

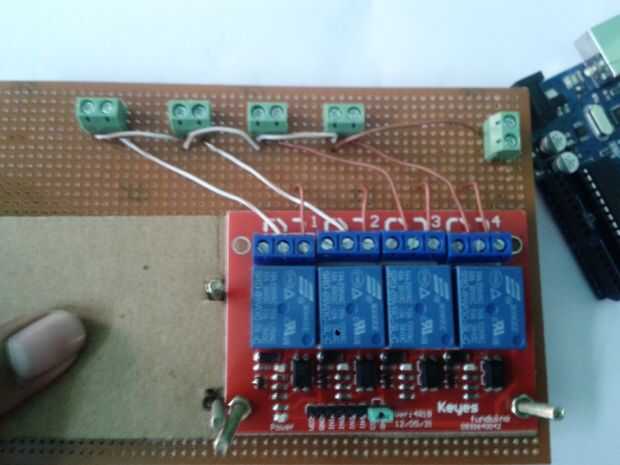

Ensamble de arduino en el pcb

alambre el arduino pernos digital salida para relé de pines de entrada.

Según el siguiente código insertar tsop1738 pin de salida en el pin 11, vcc al pin 13, de tierra pin de tierra de arduino respectivamente.

Ahora conecte vcc de 5v, tierra de la placa de relé a arduino vcc, tierra respectivamente.

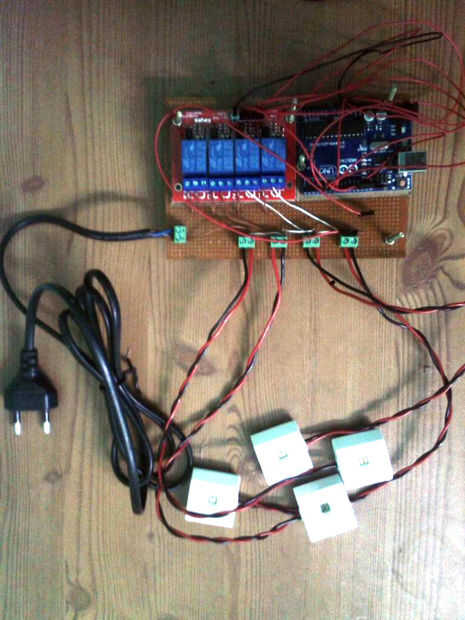

Conecte los enchufes hembra a bloques de terminales.

Ahora Conecte el cable de alimentación al cable de alimentación.

YESS... PROYECTO SE REALIZA...

La esperanza de que obtendrá la salida...

CUALQUIER CONSULTAS BANDEJA DE ENTRADA DE MÍ...

Gracias..
