Control de Arduino invernadero - humedad y temperatura (1 / 3 paso)

Paso 1: Configuración de la pantalla de caracteres LCD

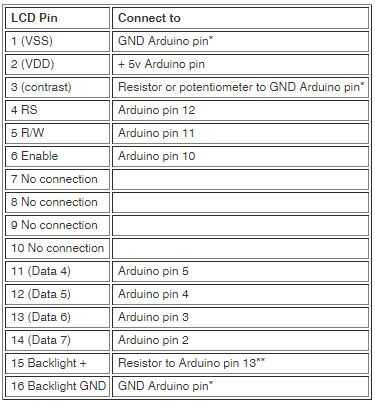

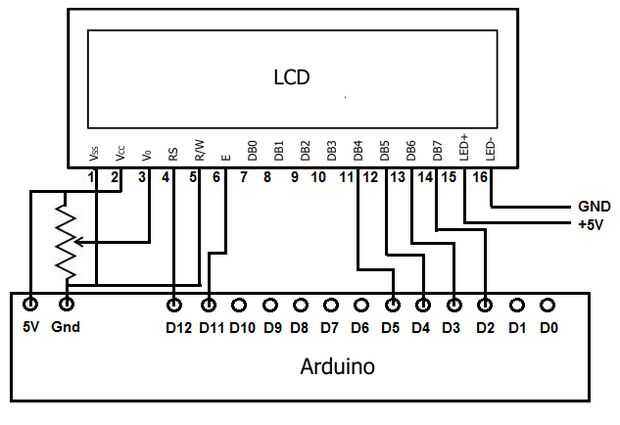

Esta es la parte más delicada para el cableado de este proyecto. La tabla de arriba muestra cómo cada conexión de la pantalla LCD se conecta al Arduino. Es mucho más fácil configurarlo utilizando un carril de la placa positiva/negativa, sin embargo no tengo uno disponible. En mi instalación que he utilizado un potenciómetro entre tres pin y pin 1 porque permite fácilmente ajustable luz de fondo. Sin embargo esto no es necesario y un resistor de 10K funciona en su lugar.
