Control de Arduino mediante un servicio Web con Teleduino (2 / 5 paso)

Paso 2: Añadir LED de estado para Arduino

Mientras que es el arranque de su dispositivo Teleduino, parpadea y fuera el LED de estado. Esto es para que usted puede mantener un ojo sobre lo que está sucediendo, y también es solución de problemas más fácil si usted está teniendo problemas para conectarse.

Los códigos de estado diferente son:
1 flash - inicialización
2 destellos - red a partir
3 parpadea - conectar al servidor
4 parpadeos - autenticados
5 parpadeos - sesión ya existe para llave suministrada (a veces sucede después de un reinicio rápido - trabajará en el próximo reinicio automático)
6 destellos - inválido o no autorizadas
10 destellos - conexión cayó

El LED de estado está preconfigurado en el pin digital 8 de la placa Arduino. Para ver los códigos de estado ser flasheados, tenemos un LED conectado.

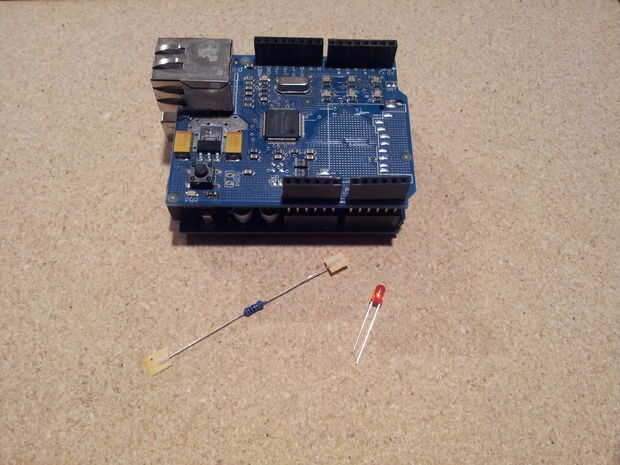

Suelda el resistor de 1K en el lado del borde plano del LED. Usted tal vez desee acortar los cables (según imagen).

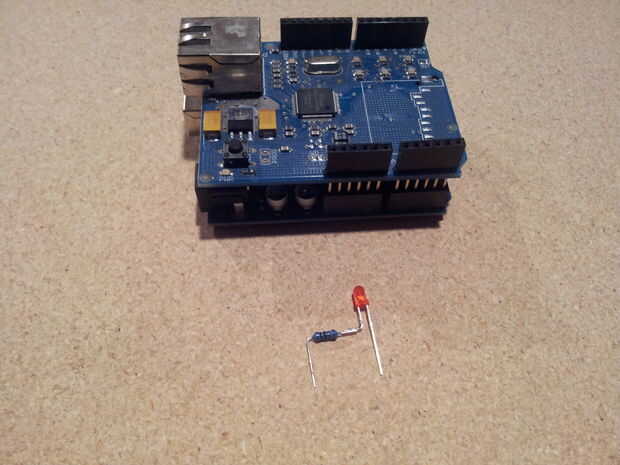

Los cables de la resistencia de la curva y condujo de modo que se espacian mucho bastante aparte de la resistencia de llevar en el puerto de tierra, el LED hacerle para caber en el puerto del pin 8 (según imagen). Recorte cualquier exceso plomo para que se vea agradable y ordenado.

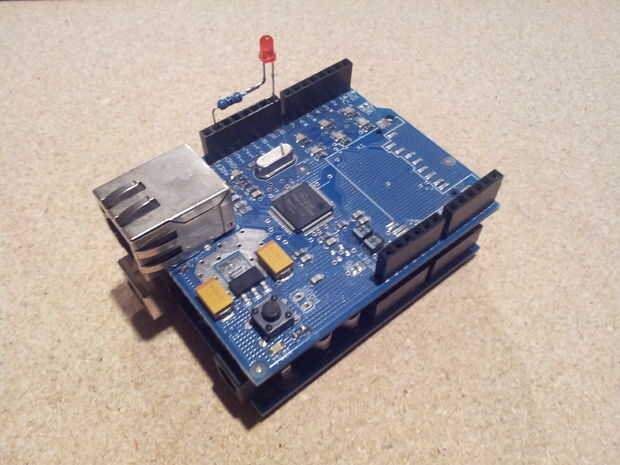

Conecte su obra maestra a su Arduino.

Buen trabajo!
