Control de Arduino RoverBot con mando a distancia TV (2 / 5 paso)

Paso 2: Configuración del Hardware

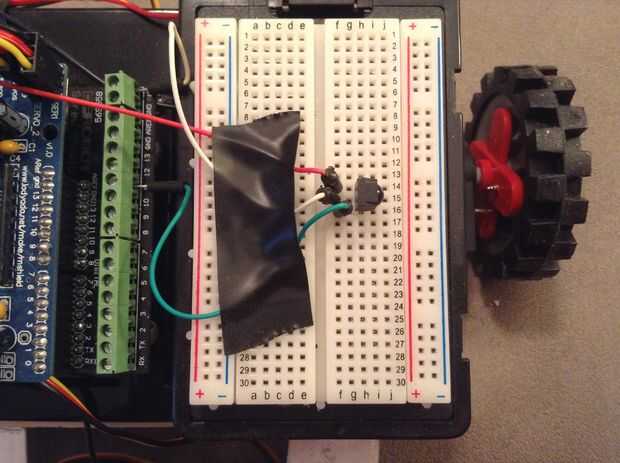

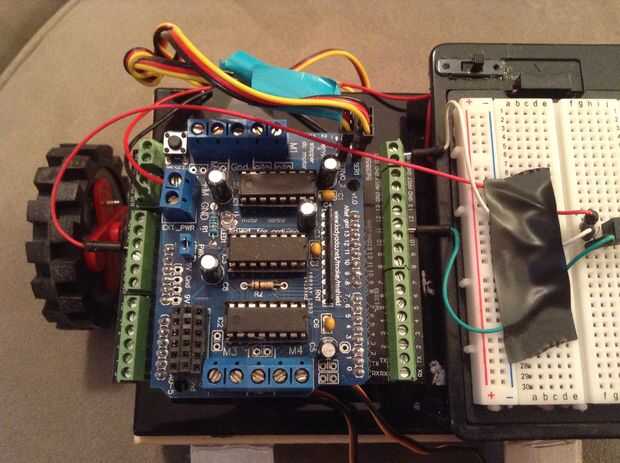

Puede configurar tu Arduino en cualquier forma que desee.  Mina tiene un Wingshield puedo conectar los cables a los puertos incluso cuando está conectado un escudo.  Como para el receptor de infrarrojos, conectado a un tablero con el pin positivo va a la terminal de 5V (duh), perno de la negativa a la terminal GND (otro duh) y el pin de señal a la terminal 11.  Usted puede utilizar cualquier terminal PWM digital que no se usa, en mi caso 9 y 10 son controlar los servos y 11 estaba ahí.

Para saber cual pin es cual en el receptor IR, solo ver las especificaciones del componente.  Una búsqueda rápida en Google hará el truco.
"Asignacion de terminales de componente de IR" es lo que busqué y apareció muchos resultados.  Sólo debes elegir uno que parece la más cercana a su receptor.  O, si eres muy perezoso, no sólo el viejo enfoque de ensayo y error (tener mucho cuidado, si mezcla las clavijas el componente a calentar y fríe y posiblemente los dedos!)
