Paso 2: cableado
توصيل القطع:

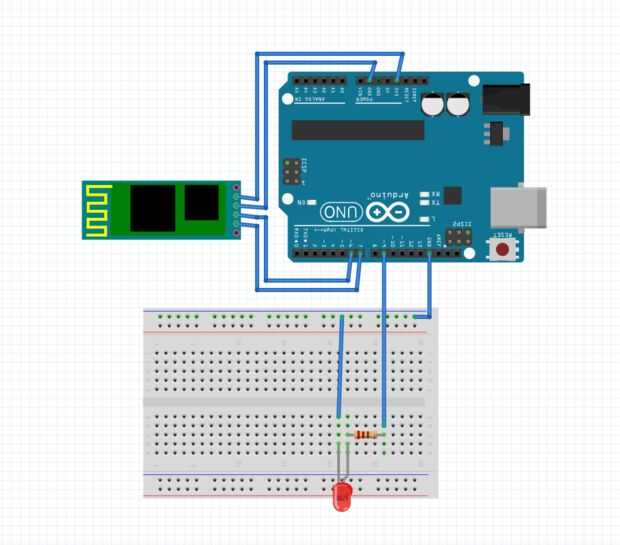

الشكل التالي يوضح لك كيفية توصيل القطع مع الاردوينو. فقط تتبع الاسلاك المرسومة بحذر و تأكد منها افضل الجداول المرفقة

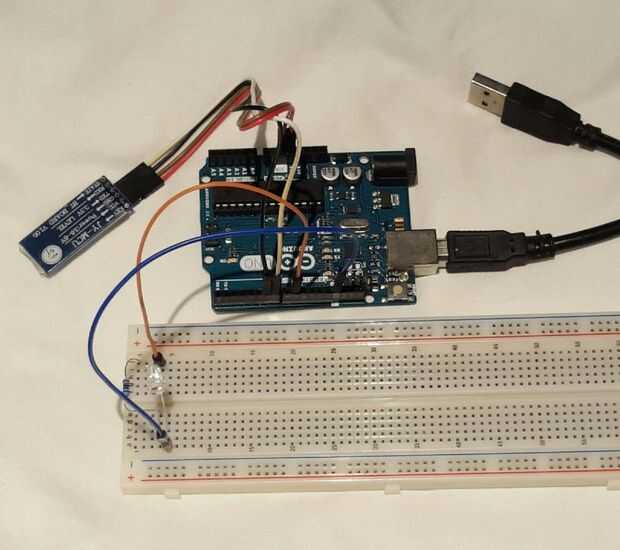

Siga cuidadosamente las conexiones de la imagen adjunta. Por favor verifique que sus conexiones con la siguiente tabla.
توصيل قطعة البلوتوث:
Conexión entre Arduino y módulo Bluetooth:
Arduino--- Módulo Bluetooth
قطعة البلوتوث---الاردوينو
5V---VCC
TIERRA---GND
PIN 6---TX
PIN 7---RX
توصيل ضوء الليد:
Conexión entre Arduino y LED:
منفذ رقم تسعة افضل الاردوينو = > الطرف الاول من المقاومة
PIN 9 en Arduino = > un lado de la resistencia
الطرف الثاني من المقاومة = > الطرف الموجب افضل الليد: هو الطرف الاطول افضل القطعة
Otro lado de la resistencia = > lado positivo del LED (pata larga)
الطرف السالب افضل الليد = > منفذ الارض افضل الاردوينو
Negativa a lado del LED = > GND de Arduino
