Paso 6: Le equipe du CSW-M85: WLAN/RS232

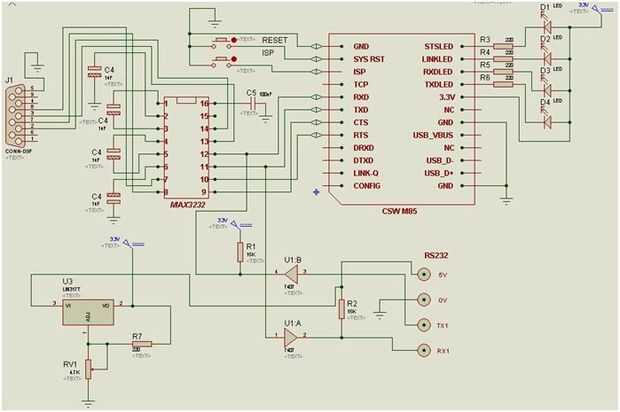

El esquema hecho con PROTEUS, un esquema modificado de la famosa EZ 80C (ahora obsoleto).
En el modo de ISP (configuración con Ezmanager) que vincular CTS, RTS, ISP, SYTRST, RXD y TXD.
En el modo de comunicación RS232 (RX1 en RX (D0) arduino, TX1 en TX (D1) arduino) creo que desconectar lo pines RXD, TXD, ISP, CTS y RST.
---------------------------------------------------------------------------------------------------------------------------------------------------
Encore avec proteus et insipré de l'EZ 80 C (obsolète) et la revue Electronique Pratique.
En modo ISP (paramètrage par le logiciel Ezmanager) penser à câbler CTS, RTS, ISP, SYTRST, RXD y TXD.
Comunicación de en modo de RS232 (RX1 sur RX (D0) arduino, arduino de TX (D1) sur TX1) penser à obstrucción les bornes RXD, TXD, ISP, CTS y RST.
