Control de bomba peristáltica con TA7291P y un Arduino (2 / 7 paso)

Paso 2: Haz las cosas...

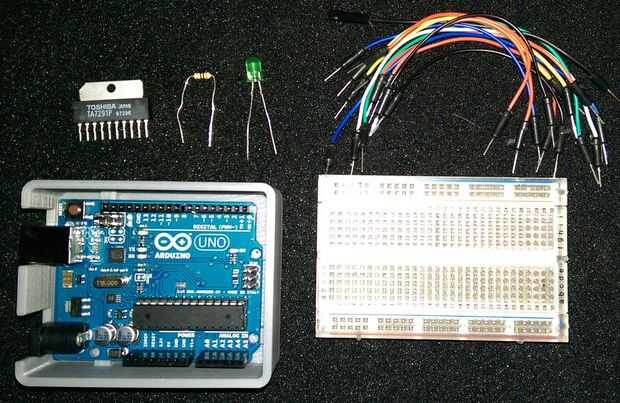

Este proyecto sólo necesita algunas piezas básicas...

Hardware

1 - Arduino

Utilicé un Arduino UNO R3 (pero probablemente podría utilizar cualquiera de ellos... como 2 pines PWM son libres y puede salida 5V)

2 - TA7291P

Es una 0-20V 1A (2A pico) controlador de puente. Es bastante barato. Utilicé la versión de 10 pernos a través del agujero. En mi local excedentes electrónicos para CDN $ 3.98 pero cerca de 2$ en Digikey...

Ficha técnica: TA7291P

Enlace a Digikey: pieza número TA7291PO-ND

3 - bomba peristáltica de 12V

Seleccioné la bomba peristáltica de 12V de Adafruit por dos razones:

1 - que realmente necesitaba una bomba peristáltica

2 - dibuja sólo 300-400

No es barato, pero funciona como se anuncia. Probablemente podría pagar menos en Ebay... Sólo no utiliza ninguna bomba de 12V resistente aquí... Recuerde que su puente está clasificado 1A...

4-LED (su elección de color)

Completamente opcional... Sólo para la depuración. Absolutamente ningún otro uso y elimínelos si quiere reducir su consumo de energía. También puede usar el LED ya en su Arduino...

5 - resistencia

El resistor obligatorio si se utiliza un LED externo. El valor no es crítico, sólo no Asegúrese de más de 20 mA conseguirá a través de su LED. Usé una resistencia de 330 Ohm.

6-un manojo de cables

Para conectar todo...

Batería de 12V 7 A

8-el cable USB para cargar tu bosquejo y alimentación del Arduino

9 - obviamente, un protoboard!

Software

1 - Arduino IDE

Supongo que ya esta instalado, trabajando, y que sabes como subir un dibujo... Si no, ir directamente a www.arduino.cc y obtendrá gran tutoriales!
