Control de bomba peristáltica con TA7291P y un Arduino (3 / 7 paso)

Paso 3: Conectar todas las cosas...

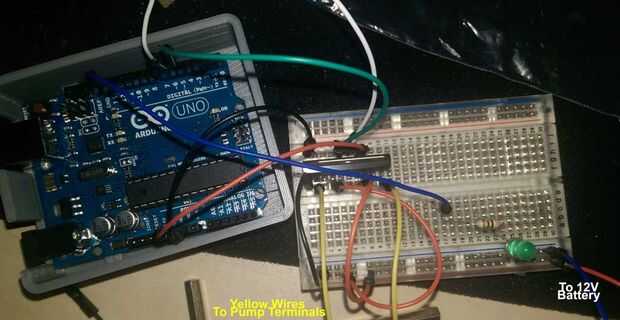

En un protoboard, coloque el TA7291P en cualquier lugar conveniente.

Conexión de acuerdo a lo siguiente:

  1. Arduino GND (cualquiera de ellos) a TA7291P pin 1 y 12V GND
  2. 5V de Arduino (+) al pin TA7291P 7 (Vcc)
  3. Arduino D5 a TA7291P pin 5 (1)
  4. Arduino D6 a TA7291P pin 6 (IN2)
  5. Arduino D13 a R1 (si se utiliza el LED exterior opcional)
  6. R1 (+) pierna de LED
  7. (-) pierna del LED a tierra
  8. TA7291P pin 2 (OUT1) (+) terminal de la bomba
  9. TA7291P pin 4 (Vref) y pin 8 (Vs) a (+) de 12V
  10. TA7291P pin 10 (OUT2) (-) terminal de la bomba
  11. TA7291P pin 3 y 9 no se utilizan
