Paso 3: Desmontaje y método 1

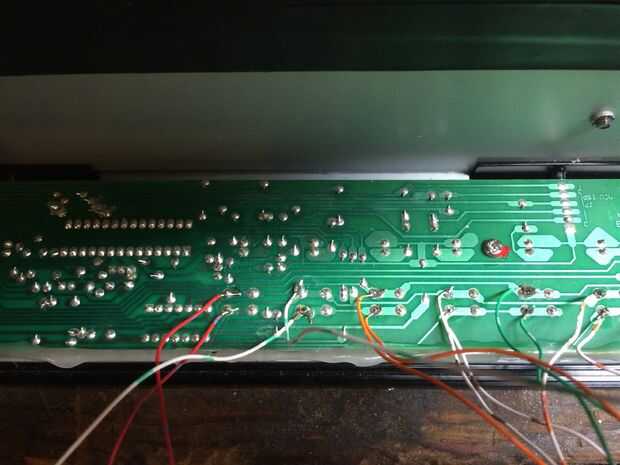

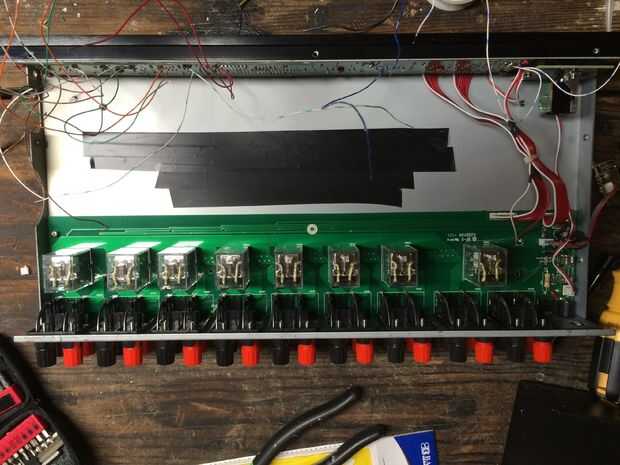

La caja es bastante fácil de desarmar. Todos los tornillos son fácilmente visibles y no hay nada pegado o moldeado en el lugar. Una vez la tapa, verás a cuánto espacio hay es jugar con. La primera imagen muestra el caso abierto con el tablero de control y la placa de relé en su lugar. Los cables que he WARN soldar a los pines del pulsador momentáneo de la Junta de control fueron mi primer pensamiento sobre cómo ejecutar el proyecto. La cinta negra es el aislamiento para aislar el relé y placas de Arduino de la caja de 7 ATM. El primer plano segundo cuadro demuestra que pines necesitan estar conectado más claramente. Ponga en cortocircuito los pins cambia el correspondiente relé de 12V selector altavoces a través de la lógica en el tablero de control de ATM-7. Así que lo que iba a hacer era conectar estos cables a los terminales NO del relé de 5V que luego sería controlado por Arduino - que luego en el viaje de vuelta relés de 12V de la ATM-7. Podría haber sido una solución más elegante que el tonto de Arduino el controlador lógico pensar el botón momentáneo había sido presionado enviando una señal de 5V directamente al sin clavija de Arduino pero no esta probado (aunque medí el voltaje de la señal enviada desde el botón y se trataba de 5V). Utilizando este enfoque allí no sería la necesidad de la intervención relé de 5V.
En cualquier caso, la solución de relé definitivamente funciona y tengo en cuanto a escribir el código (menos el servidor de web) para poner a prueba el enfoque. La única falla fue que la placa de relé de 5V tiene su propia fuente de alimentación 5V - la placa de Arduino sí mismo no proporciona suficiente corriente de 5V para alimentar el relé de salida.
Quizás debería mencionar que, si realmente quieres prescindir del relé de 5V y son muy útiles con la electrónica, es posible añadir un circuito entre el Arduino y cada uno de los relés de 12V por lo que se pueden controlar directamente con el Arduino - véase el muy útiles Instructables post aquí. Si el relé de 5V era más de unos cuantos dólares supongo que podría haber intentado esto. Este comentario es igualmente aplicable al método 2.
El problema con el método 1 es que hay una forma sencilla para saber qué estado cada relé de 12V es de (y por lo tanto, si una zona de altavoz está activado o desactivado). El panel frontal del cajero automático-7 tiene LEDs para indicar el estado pero que no es mucho si no estás dentro de la línea de visión. De hecho, esta fue una de mis frustraciones con la unidad de acción. Viene con un control remoto (se muestra en la foto primera de arriba) y en un agradable toque un sensor remoto para el control remoto. Así que se podría (y lo hice) tiene cajeros automáticos-7 distancia ocultas (mina estaba en el sótano) y ejecutar el sensor a un lugar donde usted puede utilizar el IR remote. Esta característica fue por qué compré la cosa en primer lugar en vez de una caja pasiva más barata. En la práctica, sin embargo, el montaje remoto de IR resultó tener muy poco uso. Uso del sensor remoto significó por definición usted probablemente que no en la línea visual entre el ATM-7 y el mando a distancia sí mismo tenía ninguna indicación de qué estado en cada zona se. Más molesto fue que descubrí que yo era rara vez en la habitación donde el sensor de control remoto/mando a distancia fue cuando quise usar el control - y este habría sido el caso donde estaba ubicado el sensor. Método 1 se resolver el segundo problema pero no el primero. Si usted no se preocupa por conocer el estado de los relés de 12V (por ejemplo porque se puede escuchar que altavoces son on u off) sin duda, recomendaría ir con método 1 porque puede prescindir con la terrible violencia a ser visitado en la ATM-7 para aplicar el método 2. Al final, había tenido otra opción.
