Paso 5: Método 2 - limonada (método 2)
Después de algunos autoflagelación, consideré alternativas. La pérdida de la tarjeta de control significa que método 1 ya no era viable. Pero en mi opinión el verdadero gubbins de la ATM-7 no es el tablero de control - son los relés de 12V y terminales de altavoz de alta calidad montados sobre una tabla separada en la parte trasera de la unidad. ¿Y después de todo, lo realmente trataba de hacerlo desde el principio pero para actualizar las funciones del control? ¿Así que, tablero de control, que necesita de todos modos?
Al final del día, aparte de algunos no esenciales campanas y silbidos, todo el tablero de control que hizo fue enviar una señal a los relés para cambiar el estado. Tuve mi Arduino para hacerlo! Es cierto, la junta presentó una manera para que el usuario activar o desactivar usando los pulsadores momentáneos si pasaron a estar de pie junto a la unidad de la zonas. Pero en mis dos años de la propiedad fue una situación que nunca había encontrado. En cualquier caso, usando alternar con botones momentánea era lo que estaba causando todos los problemas con Mostrar estado en la aplicación.
Dicho esto, yo estaba incómodo con la extracción de ninguna manera a zonas dentro y fuera de sí a través de un smartphone aprox. llame me pasado de moda, pero un cambio físico y un interruptor de enganche de vieja escuela en que, es el estándar de oro para encendido/apagado. También, como se mencionó anteriormente, tuve un montón de estos mentira en busca de un propósito en la vida. Incluso habían construido en LED luces de estado para la pérdida del control LED del tablero sería un problema tampoco.

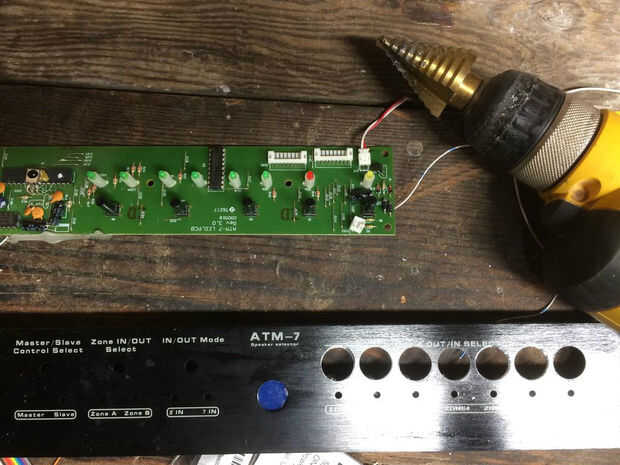

Un problema menor fue que los interruptores requieren un orificio de montaje de 16mm - mucho más grande que los agujeros de 3mm aprox. en la unidad de acción. Agrandando los agujeros necesaria eliminación de la placa de 7 ATM del chasis y taladrar los orificios con un taladro de paso. Una vez más, el desmontaje es una brisa con algunos tornillos fácilmente visibles. Esto también es un buen momento para quitar el tablero de control molestos (se adjunta a la parte delantera del chasis, no la placa frontal) y póngala a un lado. No lo deseche, como Jay-Z todavía tiene sus usos.
Si como yo no hago mucho trabajo del metal, vale la pena recordar ir fácil con la velocidad del taladro - a pesar de que la placa frontal es de aluminio relativamente suave. También usé un poco de aceite de corte, en parte como profilácticos, en parte porque me gusta el olor del aceite de la máquina caliente. Usted también no desea hacer el agujero demasiado grande. No sólo bajará el interruptor a través del agujero pero en un golpe de casualidad rara en la ejecución del proyecto a que el espaciado de los agujeros de 3mm existente era suficiente para dar cabida los interruptores de montaje de 16mm - siempre que salir del agujero sólo lo suficientemente grande como para pasar el interruptor a su brida.
Perforación de los orificios, mientras que a primera vista intolerable violencia a un frontal atractivo, es muy sencilla y deja un resultado de aspecto profesional. Si utiliza interruptores de 16mm, sin embargo, usted también tendrá que agrandar la ranura existente en la parte frontal del chasis a través del cual también deben pasar los interruptores. Puesto que el chasis queda oculta por la placa frontal, esto es rápidamente posible utilizando una sierra de calar, equipada con una cuchilla de corte de metales. El resultado no es bonito pero hace el trabajo.
Tenga cuidado de limpiar las virutas y otros desechos de estas operaciones.
El ATM-7, además de permitir el cambio de siete zonas de altavoces, también también le permite usar dos fuentes, utilizando un relé de 12V. Estaba cómodo dejando a control basado en la aplicación ya que, mientras tenga dos fuentes conectadas, son prácticamente idénticos en entradas front-end disponibles así que no hay ninguna necesidad real de utilizar la fuente alternativa. Si instalas un interruptor físico para esto depende de usted pero se aplicaría el mismo proceso.
