Paso 6: Instalar el cable de Control de relé de 12V
OK, ahora hemos causado estragos al frente de la unidad, pasemos nuestra atención a la parte posterior.
Primero tenemos que quitar la Asamblea terminal del relé/altavoz del chasis. Esto es sostenido en lugar por unos tornillos a través de la placa y los tornillos unos 6 millones a través de los terminales ellos mismos. (27, en realidad, pero mucho más que parece estrictamente necesario).

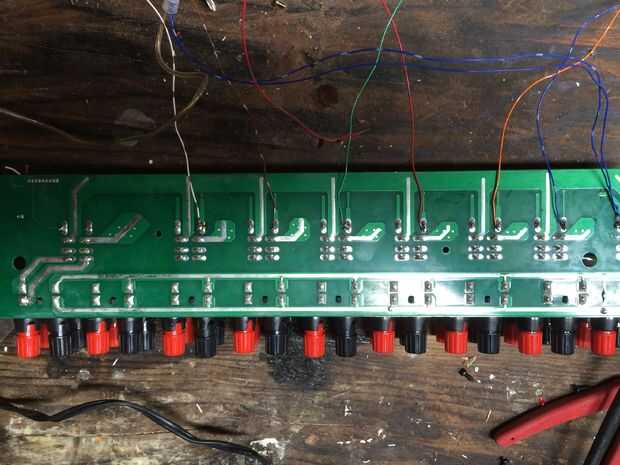

Una vez que has recuperado desde el túnel carpiano de flip que desatornillando la Junta sobre e identificar las patillas de control + ve y tierra para cada relé de altavoz. Soldadura un cable a cada control + ve el perno como se muestra en la imagen (o no exactamente como se indica dado mi vergonzosa de soldadura pero por lo menos a los pasadores de la misma). Luego suelde un cable (o dos) a uno de los pines de tierra control (yo usé el relé de la zona 7 - los dos cables azules en la extrema derecha de la imagen). Asegúrese de que cada uno + ve cable es lo suficientemente larga para ejecutar en el PCB al bloque de terminales del relé de 5V y la tierra puede conectarse a la tierra de la unidad. No se muestra es el cable para controlar el / B fuente relé (decidí mantener esta funcionalidad en el último minuto). Esto está en el extremo izquierdo de la imagen. Tenga en cuenta que los pines de control + ve y planta se invierten para este relé.
Mientras que el PCB se desinstala, considere cómo se convertirá la unidad de encendido y apagado sin el tablero de control. Usted podría decidir prescindir de esto totalmente ya que vamos a utilizar fuente de 12V original de ATM-7 para alimentar el Arduino y escudo - y esto debe dejarse en forma permanente para permitir el control de la aplicación - y el consumo de energía restante es despreciable (sobre todo porque el relé de 5V tiene su propia fuente independiente). Sin embargo, instalación existente encendido/apagado directamente a los pines de fuente de 12V en la placa terminal del relé/altavoces para que la unidad podría ser cerrada totalmente si es necesario. No tengo una imagen para mostrar esta pero la disposición del PWB es simple y se puede utilizar un multímetro para confirmar las clavijas correctas. Ahora que usted ha hecho que se puede ejecutar 12V energía al enchufe de alimentación de Arduino (2.1 mm de enchufe, el centro es + ve).
