Paso 7: Instalación de 5V y Ethernet Jack de alimentación

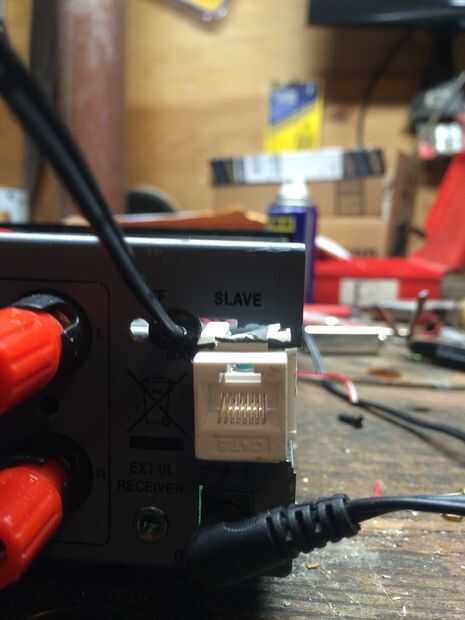

Por supuesto puede realizar un cable ethernet directamente a través del caso al escudo Arduino ethernet pero me decidí a instalar un conector ethernet para facilitar la desconexión y el movimiento de la unidad un poco si es necesario. La unidad común tiene un interruptor en la parte trasera de la caja para poner la unidad en modo "Maestro" o "Esclavo". También tenía un adyacente pequeño cuadrados recortados que no sirvió ningún propósito discernible. Francamente, lo de maestro/esclavo había sido siempre un poco de un misterio para mí demasiado y sus asociaciones con una inquietante parte de la historia americana recomiendan la eliminación de la funcionalidad, lo que era. Desmontar el interruptor y combinando su agujero con la corte sin usar siempre un lugar conveniente para instalar al conector de ethernet como se muestra. No el más bonito oficio, tal vez, pero es en la parte posterior y por lo tanto generalmente hacia fuera de la vista. El cable negro al lado de la toma es la alimentación 5V para el relé de 5V. Si supiera algo de electrónica que supongo podría han utilizado un divisor del voltaje o algunos tal para obtener 5V fuente de la fuente principal de 12V pero desde que tuve un exceso de poder de 5V sin usar fuentes ahí parecía más apuro que valió la pena.
Considero que añadir un puerto USB para que nuevo código podría cargarse el Arduino sin quitar la cubierta de la caja pero ya no tengo la interconexión necesaria y remoción de la cubierta es bastante fácil no se molestó. Puede también perforar otro agujero en el caso de un cable USB o incluso averiguar una manera de montar el Arduino y el escudo de ethernet para que los puertos existentes se pueden hacer al ras con la caja y agujeros en estos lugares. Por razones que ahora no puedo recordar este último no parece una opción para mí.
