Paso 8: cableado

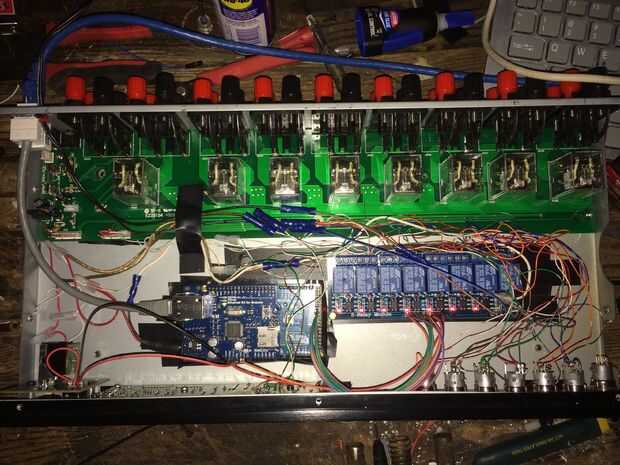

Ahora estamos listos para instalar y conectar el Arduino y escudo, el relé de 5V, los interruptores y volver a instalar la Asamblea terminal 12V relé/altavoz. Me doy cuenta de la visión sinóptica de la primera foto no es tan útil que para demostrar la disposición general, aunque inspección minuciosa es más revelador que usted podría pensar. Los primeros planos no son mucho más útiles, pero podrían dar pistas adicionales. La buena noticia es que el cableado caótico parece mucho más complicado de lo que es. Estamos hablando aquí está seis idénticos canales para las zonas de altavoces (ATM-7 puede acomodar, pues bien, siete zonas pero estoy usando sólo seis) y una pequeña variación de que el cableado para la selección de fuente. Así que una vez que un canal está cableado correctamente es una cuestión simple para replicar el arreglo para los otros canales.

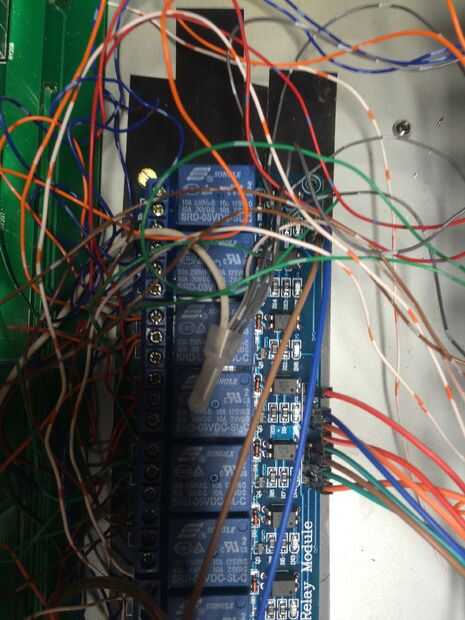

Vamos a tratar con los pines de Arduino primero. Necesitaremos conectar siete pines de I/O digitales de siete de los pines de entrada del relé de 5V (seis para las zonas de altavoces, una para el selector de fuente). Aquí el único reto es mantener recta que pin Arduino está conectado a qué canal del relé pero ya que es configurable por software, incluso esto es de poca consecuencia. Como ya mencionado, la placa de relé de 5V no puede ser alimentada por 5V en un pin del Arduino pero todavía necesita conectar el Arduino 5V a tierra hacia fuera con los correspondientes pernos de matriz de entrada de la placa de relé. El poder de hacer el cambio real proviene de la fuente de 5V separado y está conectado a los pines de entrada de 5V en el lado derecho de la Junta, como ves en la foto (los cables azules y marrón). Mi relé vino con un puente instalado previamente en estos pines que deberán ser retirados.
A continuación, conecte los cables de control + ve pins de los 12V relés que soldar en el paso 6 para los terminales NO del relé de 5V. Luego conecte 12V + ve energía al terminal común (centro) de cada uno de los terminales.

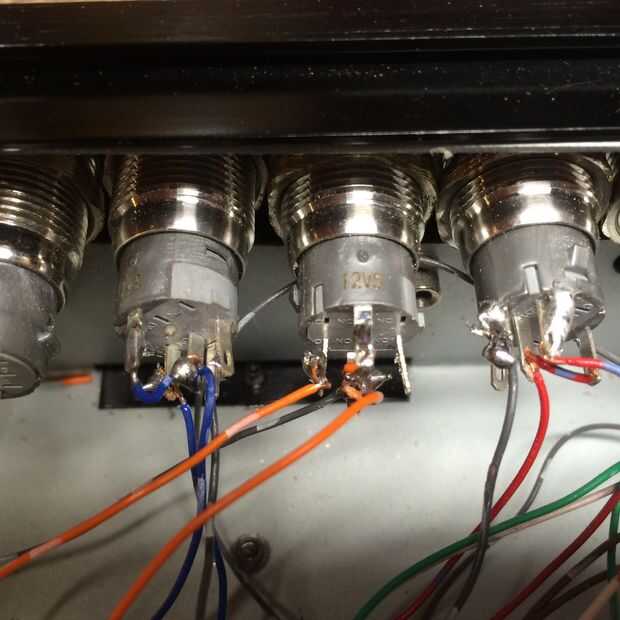

Finalmente, tenemos que ordenar el bloqueo de interruptores. Suponiendo que está usando interruptores similares a las que usé, te recomiendo soldar los cables a los terminales apropiados antes de instalarlos en la placa frontal. Sería muy difícil tratando de hacer esto con los interruptores instalados.
Recuerde que el propósito de los interruptores (otro que llenar los agujeros gigantes hemos perforado en la placa frontal) es proporcionar respaldo manual de conmutación de los relés de 12V. También necesitamos proporcionar energía de 12V a los conmutadores para indicar el estado. Teniendo estos puntos en mente le ayudará a entender el esquema de cableado. En primer lugar, el puente el perno NO a los 12V + ve pin. Luego soldar otro cable con el conector NO que se vaya a la terminal NO del correspondiente canal de relé de 5V. A continuación, suelde un cable al pin común que será correr a la terminal común del correspondiente canal de relé de 5V. Por último, soldar un cable con el conector - ve para conexión a tierra de 12V. Dados mis conocimientos de soldaduras, hubiera preferido usar conectores de espada pero estos cambiar pernos son tan pequeñas que nunca he encontrado conectores que cabrían.
Este acuerdo significa que los interruptores indican estado correctamente cuando está trabadas "off", pero la zona ha sido activada a través de la aplicación (que es lo que queremos). Por supuesto, también significa que si está trabadas "en" la zona no se puede apagar por medio de la aplicación. Pero puesto que los interruptores están destinados a ser principalmente indicadores de estado e interruptores de control de respaldo sólo que nos será airily despedir este arrugas a partir de ninguna consecuencia.
¿Oh sí, recuerde que el control de tablero? Aserrado por la mitad para quitar la sección de selector de zona y volver a instalar el resto. Esto llena de unos agujeros embarazosos en la placa frontal y me permitió agregar los cables de tierra y el terminal NO del canal de selector de fuente del relé de 5V para el selector de fuente LEDs para que indica correctamente en el panel (usted necesitará añadir una resistencia de 330 ohm a cada LED en serie con el resistor ya en el tablero). Nada en este párrafo afecta real funcionalidad así que siéntase libre de omitir.
