Control de color de un LED franja de luz un Arduino y un iPhone BLE (2 / 4 paso)

Paso 2: Conecte la placa Bluetooth Low Energy

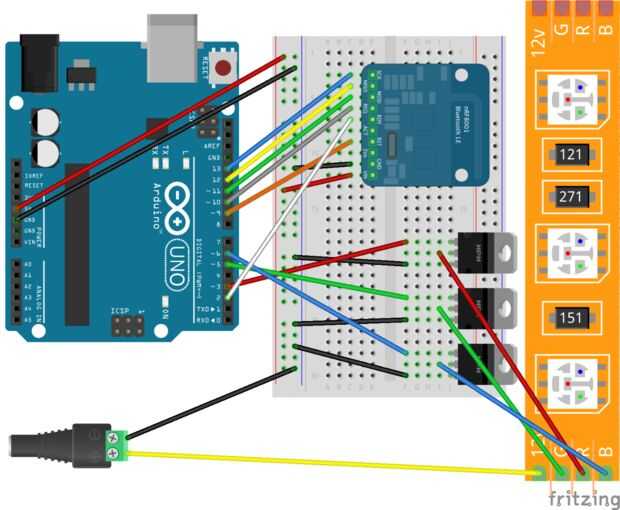

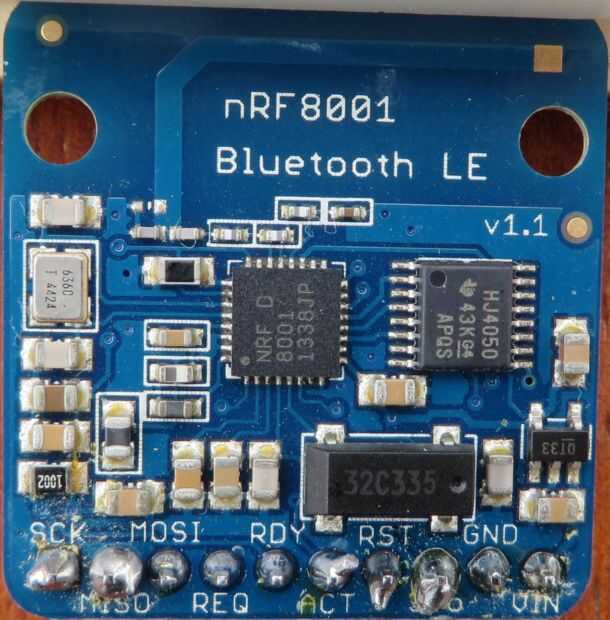

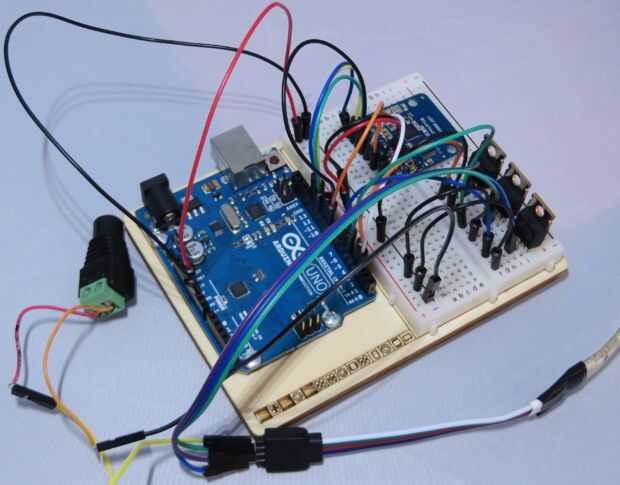

Conectar el Bluetooth LE nRF8001 breakout junta a su protoboard. Conecte las clavijas BLE a Arduino como sigue:

  • SCK - 13
  • MISO - 12
  • MOSI - 11
  • REQ - 10
  • RST - 9
  • RDY - 2

Para obtener más información sobre el uso de la nRF8001 BLE está disponible aquí.
