Paso 7: Preparar el PCB:
Básicamente lo que estamos haciendo aquí es crear un teclado personalizado que tiene una llave muy pegajosa.

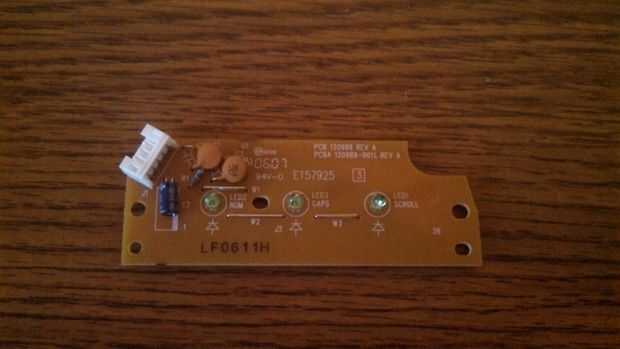

Si usted toma una mirada en el PCB, verá que tiene un lado que tiene algunos LED en él. Esta es la parte superior de la Junta. Los LEDs son los viejos indicadores de Bloq Num, Bloq Despl y BLOQ. Este lado es bastante pero no tan interesante. Es el otro lado donde toda la magia va a pasar.

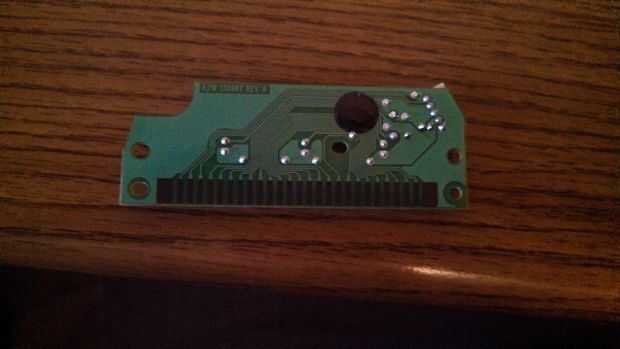

Si usted toma una mirada en el lado opuesto de la PCB, verá una serie de contactos que atraviesa de un lado. Estos contacto corresponden a los rastros de circuito en las dos hojas de Mylar que estaban dentro del teclado del donante. Cuando usted presiona el botón en la parte delantera del teclado, una de las cúpulas de goma se comprime. Esta compresión permite que un disco de grafito diminutos para hacer contacto con una Unión de dos cables en las hojas de Mylar. Esos dos cables funcionan detrás a dos de los contactos en este PCB y están registrados por un regulador micro diminuto que vive bajo el duro gota de epoxi negro. El micro controlador entonces enviar el correspondiente carácter de código de tecla en el ordenador.
Lo que tenemos que hacer es averiguar qué combinación de contactos deben estar conectados para que la clave que queremos. En mi caso una "w" minúscula.

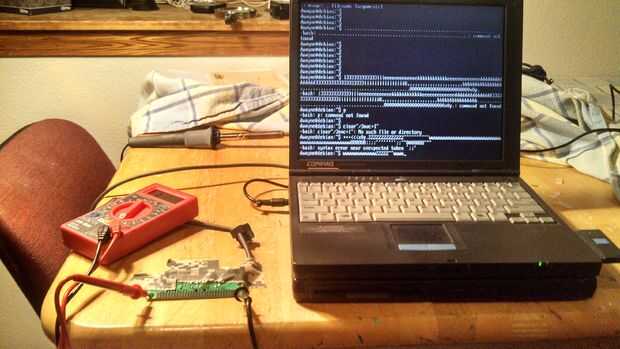

Podemos hacerlo en unos pocos minutos por enchufar el cable del teclado en el PCB y luego enchufar el cable en la parte posterior de una computadora. Usé un viejo portátil que tengo con Linux y sólo tenía los caracteres que descarga a la línea de comandos. Puede abrir un bloc de notas o word pad de Windows para lograr el mismo efecto.
A continuación necesitamos algo para crear un puente entre estos conectores. Usé mi multímetro a la posición de "continuidad". Si no tienes un polímetro o no quieren cavar hacia fuera, puede utilizar una sola longitud de alambre o un clip de papel.
Con sus puntas de prueba, o alambre o un clip, vamos a tocar pares de contactos y ver la pantalla hasta que localizamos el escurridizo «w». Luego te cuenta que pastillas confiablemente crean el personaje cuando puenteada en mono.
