Paso 8: Preparación de la parte de PCB 2:
En mi tablero, para hacer el personaje de blanco (w), que necesitaba salvar los contactos 10 y 13 de la parte derecha de la placa.

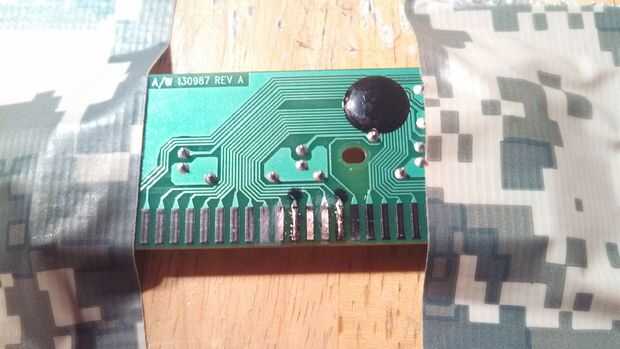

Teclados baratos usan un ajuste para hacer conexiones entre los cables en la hoja de Mylar y los contactos de la placa de compresión. Para facilitar esta conexión de los contactos de la placa están cubiertos con grafito. Tenemos que quitar este grafito como soldadura no se pegue a él. Esto es donde lo contacto de espesor-placa gruesa entra en juego. Raspa cuidadosamente, con una ligera presión, el grafito de los contactos que necesitaba usar mi mini leatherman. Finalmente esto reveló el pad de aluminio incrustado en el PCB. Yo seguí trabajando en él hasta que me dieron tan brillante como sea posible.

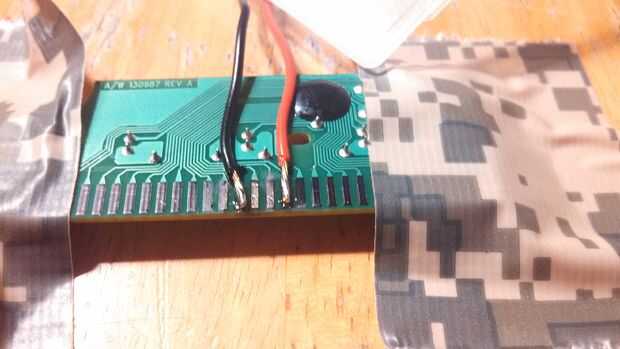

A continuación, apliqué una pequeña cantidad de flujo de la soldadura con punta y estañado previamente las almohadillas.
