Paso 2: Conectar el ATTiny con Arduino

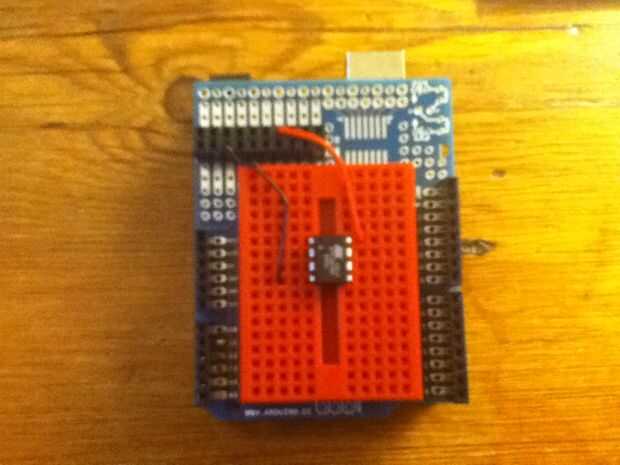

Empezar por ATTiny perno 4 de conexión a tierra.
Conecte el ATTiny pin 8 a + 5V.

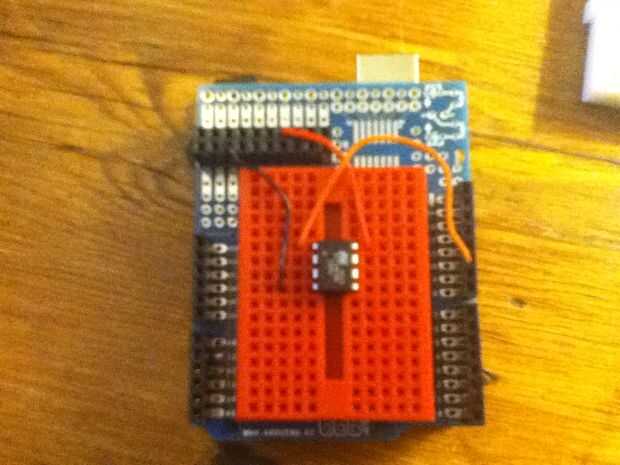

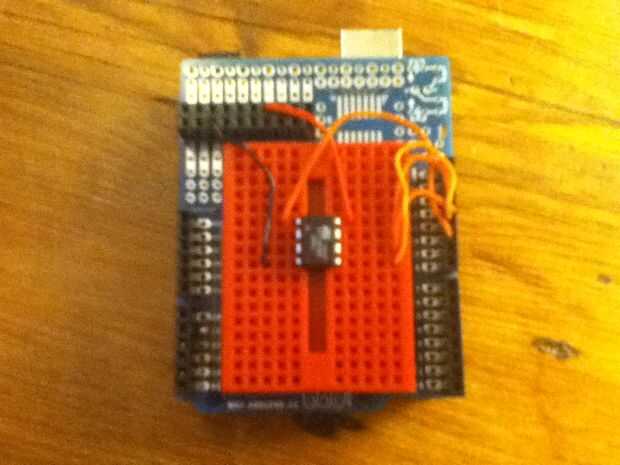

A continuación, conecte los siguientes cables del ATTiny para Arduino:
ATTiny pin 1 a pin del Arduino 10,
ATTiny pin 5 a pin del Arduino 11,
ATTiny pin 6 a pin del Arduino 12,
ATTiny pin 7 a pin 13 de Arduino.
En algunos casos como el uso de las nuevas tarjetas de Uno, ou necesitará conectar un condensador de 10 microfared del pin reset Arduino a tierra. Asegúrese de que la tierra (-) del capacitor se conecta a la redonda como está polarizada. En mi caso todo funciona bien sin uno, pero puede haber algunos temas que no conozco. Si alguien conoce de alguna entonces por favor publicarlas en los comentarios.
Estás ya bien ir, el siguiente es la programación!
(referencia: High-Low Tech)
