Control de display LCD ATTiny45/85 con un registro de desplazamiento, programado en Arduino (4 / 7 paso)

Paso 4: Construir el controlador de cambio registro LCD

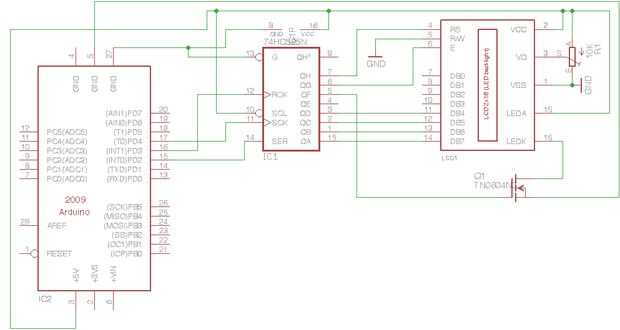

Para construir el registro de desplazamiento al circuito de LCD, utilice el esquema encontrado en imagen 1.
Este circuito fue desarrollado por mí, pero lo conseguí con este post del blog.
Usted puede construir en un protoboard, pero soldado en alguna junta.

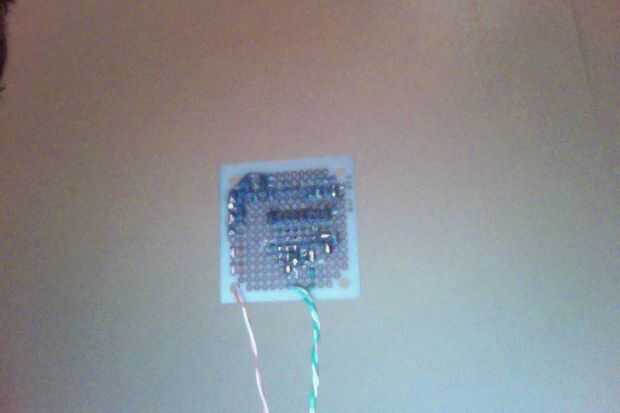

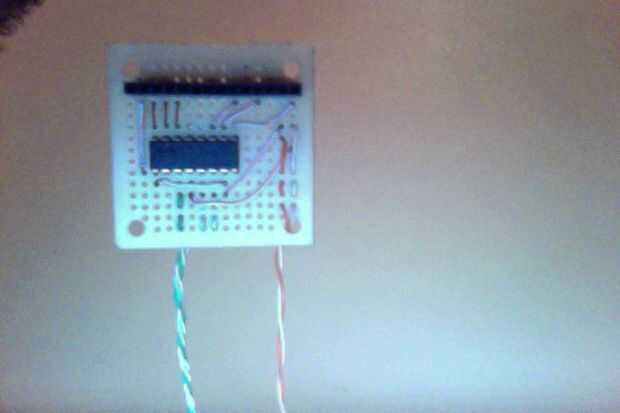

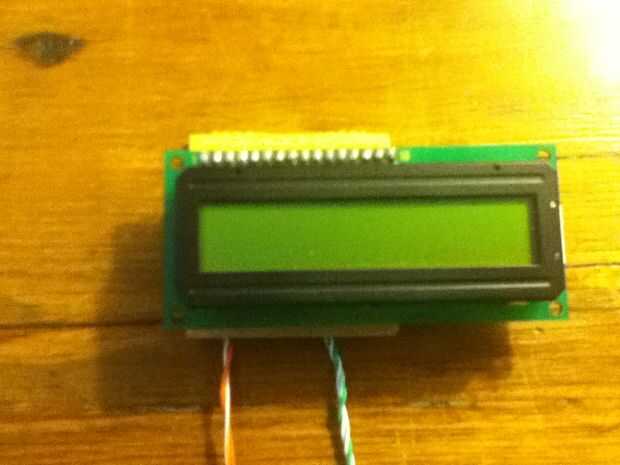

Puedes ver algunas fotos de mi consejo anterior.
