Control de display LCD ATTiny45/85 con un registro de desplazamiento, programado en Arduino (5 / 7 paso)

Paso 5: Conectar el controlador del LCD para el ATTiny

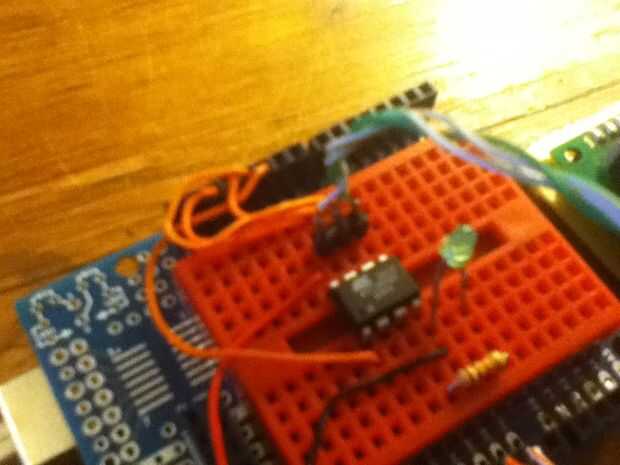

Para conectar el controlador del LCD para el ATTiny,
Conectar registrar cambio pin 11 al pin de E/S ATTiny 2 (pin real 7)
Conectar el Shift Register pin 12 al pin de E/S ATTiny 1 (pin real 6)
Conectarse registro cambio pin 14 pines de entrada-salida ATTiny 0 (real pin 5).
Asegúrese de que la pantalla LCD y registros de desplazamiento están conectados a + 5V y tierra (en el paso anterior)
